Глоссарий

Гидроцилиндры

Гидроцилиндр (гидравлический цилиндр) — объемный гидродвигатель возвратно-поступательного движения. Рабочим телом в нем выступает жидкость, которая под давлением управляет ходом штока, а тот в свою очередь влияет на нужный нам механизм.

Гидроcтанция

Гидравлическая станция – это установка, предназначенная для преобразования энергии разных видов в механическую энергию потока жидкости. Полученная гидравлическая энергия служит для приведения в рабочее состояние различных механизмов и устройств

Магнитострикционный датчик

Магнитострикционный датчики устанавливаются в полость штока гидроцилиндра и служат для того, чтобы определять его точное положение.

Шток

Шток это стержень, передающий усилие от поршня гидроцилиндра к рабочему механизму. Он движется поступательно и обеспечивает преобразование энергии жидкости в механическую работу.

Гидронасос

Гидронасос — это ключевой элемент любой гидравлической системы. Все современные аппараты, несмотря на широкую классификацию, работают по единому принципу: трансформируют механическую энергию в гидравлическую.

Предохранительный клапан

Предохранительный клапан выступает обязательным элементом каждой гидросистемы, функционирующей под высоким давлением. В частности, такой клапан защищает систему от чрезмерного превышения давления.

Рамка безопасности

Рамка безопасности — неотъемлемая часть подъемника. Ее задача – остановить движение платформы вниз, если под ней имеется какое-либо препятствие.

Ножничные автомобильные подъёмники и лифты

Ножничные автомобильные подъёмники – это незаменимое оборудование для дилерских автоцентров, подземных гаражей, многоярусных парковок и станций технического обслуживания автомобилей. Грузоподъемность подъёмников и лифтов составляет до 5000 кг; высота подъёма – до 12 метров. Автомобильный лифт может быть оборудован дополнительным опционалом.

Четырёхстоечные автомобильные подъёмники и лифты

У четырехстоечных автомобильных подъемников и лифтов есть ряд преимуществ: они не требуют создания глубокого приямка, отличаются внушительной грузоподъемностью и высотой подъема. Такой подъёмник будет прекрасно смотреться на коттеджном участке. Четырёхстоечный автомобильный лифт можно оборудовать дверями, панелью управления и второй платформой. Размер платформы подбирается под запрос заказчика. Грузоподъемность четырёхстоечных подъемников и лифтов составляет до 5000 кг; высота подъёма – до 12 метров.

Двухстоечные автомобильные подъёмники и лифты

Благодаря особенностям конструкции двухстоечные автомобильные подъёмники и лифты серии HydroThrust прекрасно подходят установки в шахте или проёме перекрытия. Также двухстоечные лифты устанавливаются вдоль несущих стен, к которым и крепятся консоли. Грузоподъемность двухстоечных подъемников и лифтов достигает 5000 кг; высота подъёма – до 12 метров.

Лифты ножничного типа для мотоциклов и квадроциклов

Ножничные подъемники серии HydroXtreme созданы для вертикального перемещения небольших транспортных средств, к примеру, мотоциклов и квадроциклов. Эти компактные подъемники помогают экономить полезное пространство и достаточно просты в установке.

Подъёмники для мотоциклов и квадроциклов консольного типа

Подъёмники для мотоциклов и квадроциклов консольного типа серии HydroSpear созданы для вертикального перемещения небольших транспортных средств, к примеру, мотоциклов и квадроциклов. Эти подъемники устанавливаются у несущей стены, достаточно просты в установке и не требуют создания приямка.

Поворотные платформы

Поворотные платформы серии HydroGlide разработаны для поворота транспортных средств на угол до 360° в узких пространствах. Платформы могут применяться в гаражах, на приусадебных территориях, на выставках, в автосалонах и на складах. Сэкономьте время и пространство с поворотной платформой для автомобиля HydroGlide.

Типовые ножничные гидравлические подъёмники

Мы предлагаем широкий ассортимент из 59 наименований гидравлических ножничных подъёмников, которые отличаются высоким качеством и надёжностью. В нашем каталоге представлены только те модели, которые хорошо зарекомендовали себя на практике.

Ножничные подъёмники

Производим гидравлические подъёмники ножничного типа на заказ по любым параметрам. Высота подъёма до 14 метров, грузоподъёмность оборудования достигает 50 тонн. В сложенном состоянии гидравлический подъёмник компактен и может полностью войти в приямок, если таковой имеется.

Четырехстоечные грузовые подъемники

Четырёхстоечные грузовые подъемные платформы изготавливаются под заказ по характеристикам клиентов. Четырёхстоечные подъёмники отличаются внушительными размерами: грузоподъемность – до 50 тонн, высота подъема – до 14 метров.

Двухстоечные подъемники

Производим двухстоечные гидравлические подъемники по параметрам заказчиков. Двухстоечные подъемники отличаются компактностью сборки и монтируются возле несущих стен, к которым и крепятся консоли, а также в шахтах или проёмах перекрытия. Грузоподъёмность достигает 10 тонн, высота подъёма — до 20 метров.

Мачтовые грузовые подъемники

Производим консольные гидравлические подъемники на заказ на собственном производстве. Мачтовые подъёмники способны перемещать грузы весом до 10 тонн. Платформа может опускаться на уровень пола, при этом конструкция односточеного подъемника не требует создания глубокого приямка.

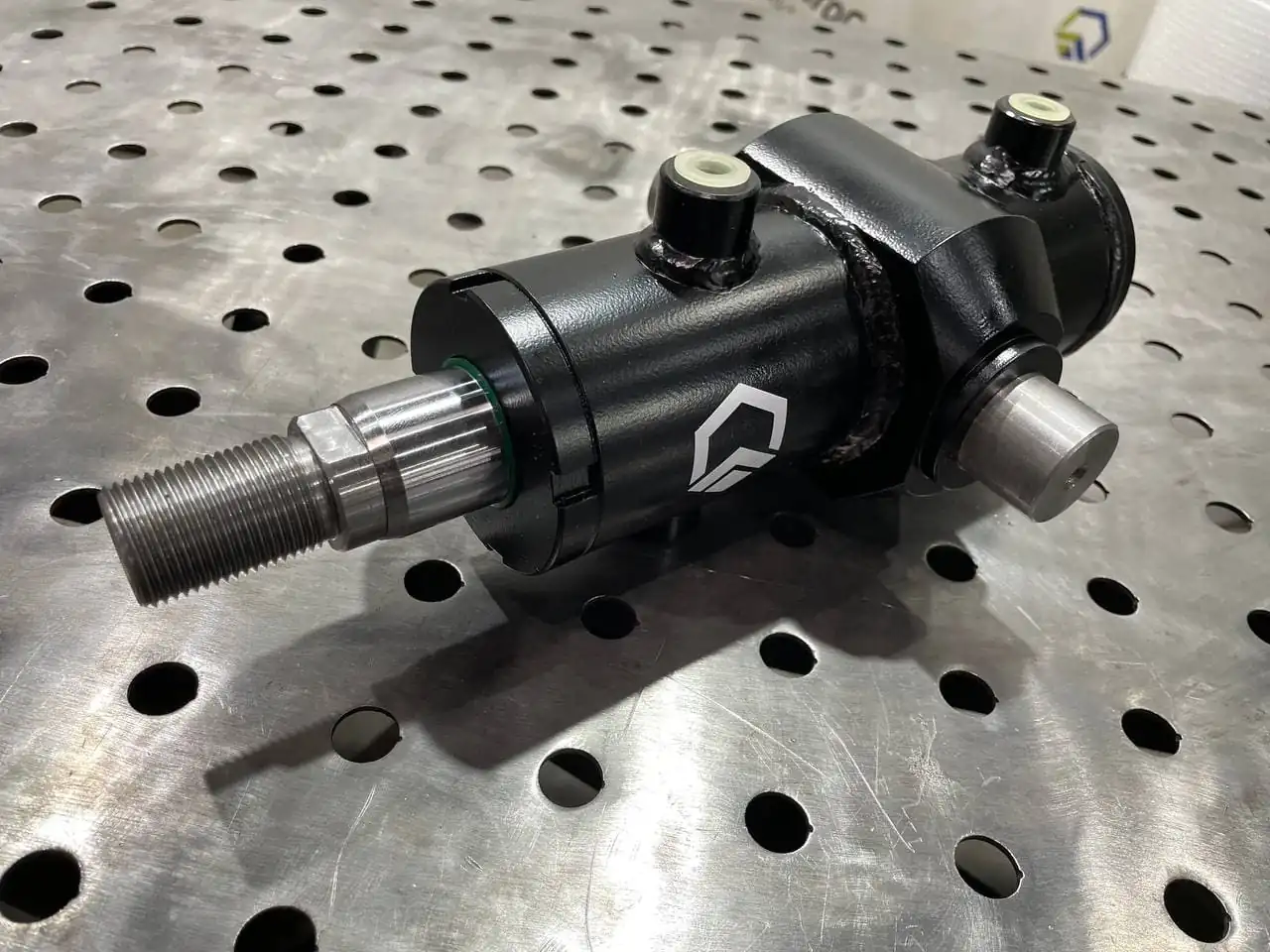

Сварные гидроцилиндры

Благодаря тому, что задняя крышка у таких цилиндров приварена к гильзе, они отличаются долговечностью и прочностью. Без них не обходятся многие виды монтажа и ремонта, подъем и передислокация грузов, функционирование сложных систем и комплексов.

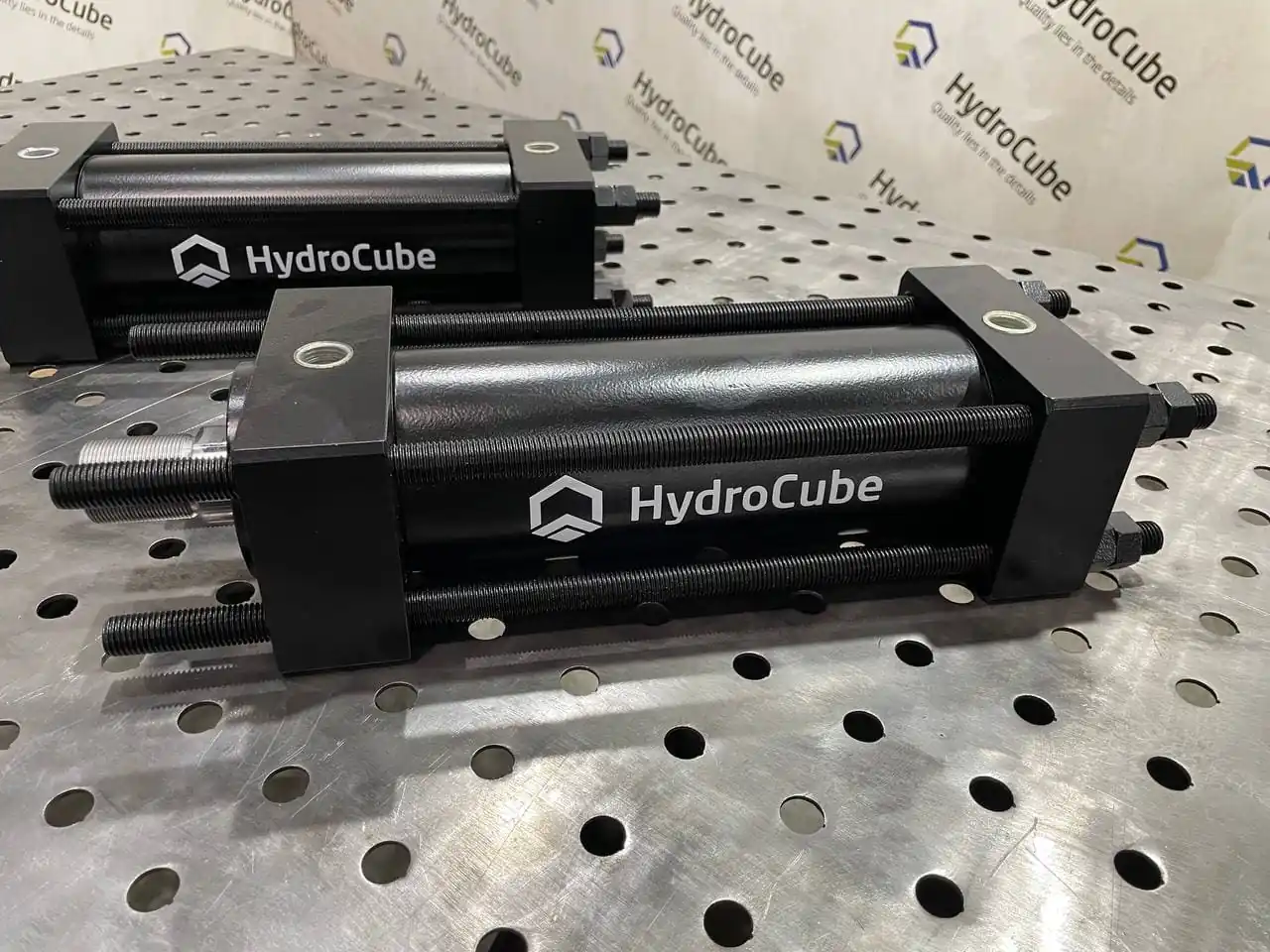

Гидроцилиндры на шпильках

Гидроцилиндры, в которых крепления задней либо передней крышек – это специальные стяжные шпильки, называют гидроцилиндрами на шпильках. Данное оборудование комфортно в эксплуатации и сервисном обслуживании, высокотехнологично в производстве и монтаже. Подводящие отверстия в случае необходимости возможно переориентировать. Изделия производятся из холоднотянутых труб, обработанных при помощи хонингования. Для обеспечения герметичности при работе используются направляющие кольца и уплотнения. Они производятся из полимерных композитов с антифрикционными свойствами, что обеспечивает герметичность при скорости скольжения поршня до 10 м/с и давлении <40 МПа.

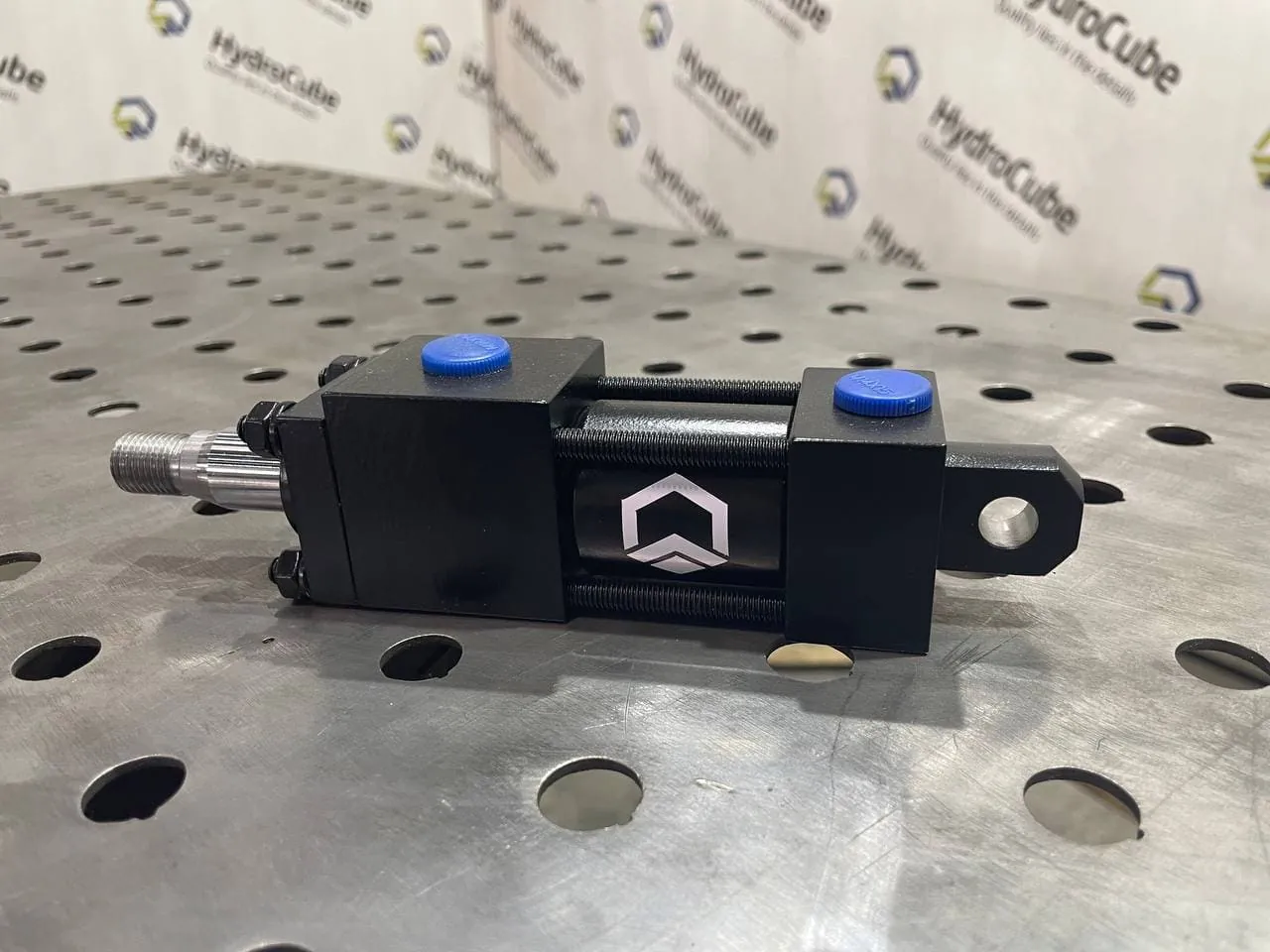

Гидроцилиндры на винтах

Передняя и задняя крышки гидроцилиндров крепятся винтами.

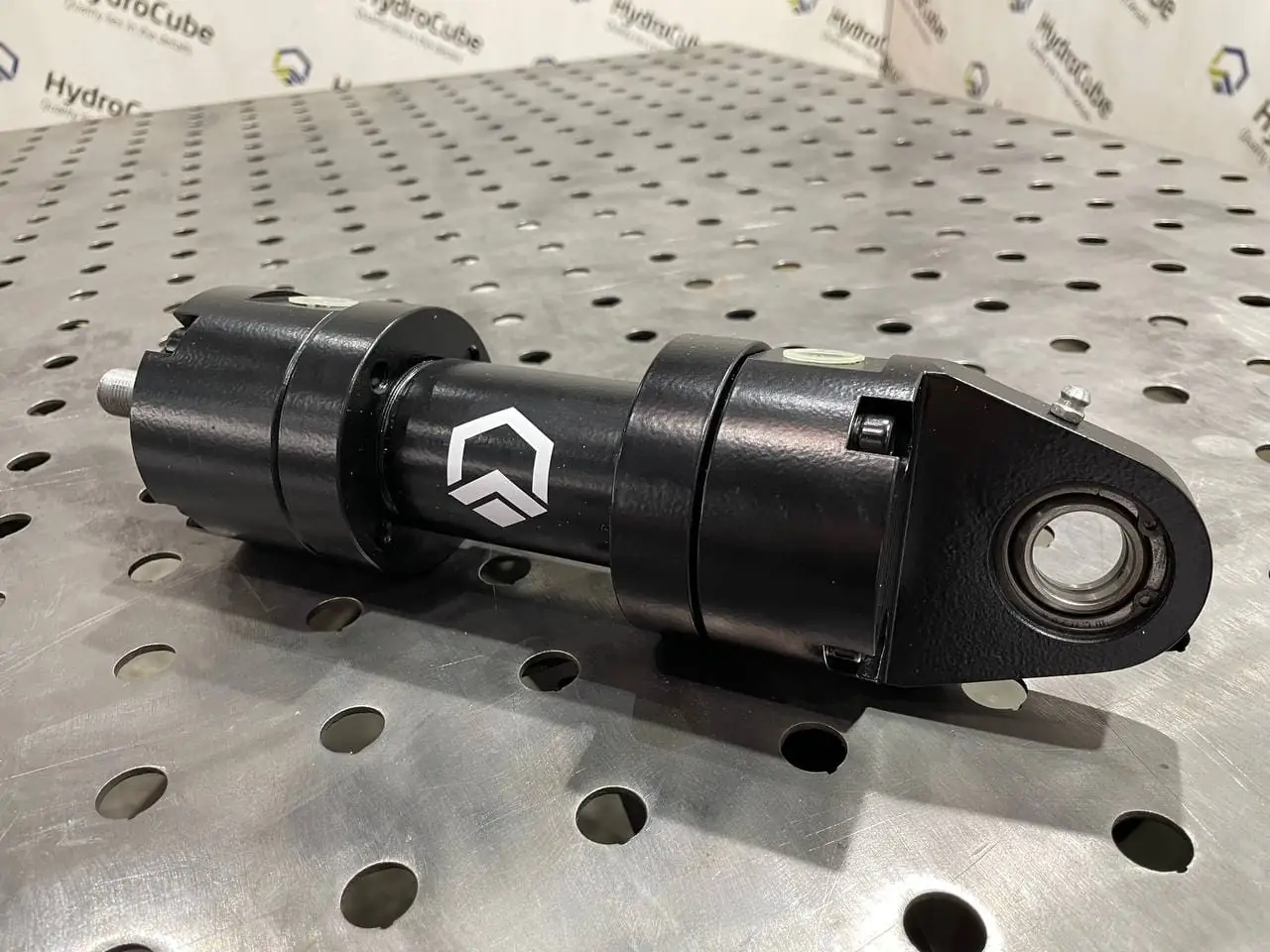

Гидроцилиндры на резьбе

Гидравлические цилиндры на резьбе во многом схожи со сварными гидроцилиндрами. Разница заключается в том, что у этих цилиндров задняя крышка не приварена, а закручивается на резьбу.

Гидроцилиндры телескопические

Телескопические цилиндры используются в ситуациях, когда необходим длинный траекторный ход, но пространство ограничено, к примеру, в самосвалах и прицепах, землеройных машинах, дорожно-строительной, подъемно-транспортной и коммунальной технике.

Наши гидроцилиндры успешно эксплуатируются в условиях жары (+45°С) и арктического холода (–50°C).

Поворотный гидравлический цилиндр

В корпусе устройства установлены вал-шестерня и гидроцилиндр. Шток в гидравлическом цилиндре отсутствует, вместо него мы можем увидеть зубчатую рейку. Посредством зубчатого зацепления она соединяется с валом-шестерней.

Когда одна из полостей цилиндра заполняется гидравлической жидкостью, поршень, закреплённый на зубчатой рейке, приходит в движение и поворачивает вал с установленным на его выходной части приспособлением на указанный в техническом задании угол. Одновременно с этим из смежной полости цилиндра гидравлическая жидкость вытесняется вторым поршнем.

Импортозамещение гидроцилиндров

Благодаря применению современных технологий и высококачественных материалов гидроцилиндры производства НПП «ГидроКуб» соответствуют всем требованиям, предъявляемым к продукции для импортозамещения, отличаются неизменным качеством, надежностью и премиальным внешним видом.

Типовые гидростанции

Ассортимент типовых гидростанций включает 46 наименований, различающихся по ключевым параметрам. Оборудование возможно подобрать таким образом, чтобы оно полностью закрывало потребности производства.

Производство и изготовление типовых гидростанций происходит в самые сжатые сроки.

Гидростанция с двигателем внутреннего сгорания

Гидростанции с двигателем внутреннего сгорания обычно используются в тех случаях, когда нет прямого доступа к электричеству. В данном разделе вы сможете заказать гидравлическую станцию с ДВС по вашим параметрам с гарантией в двенадцать месяцев.

Гидростанция с электрическим двигателем

Сфера применения гидростанций с электрическим двигателем широка. Их используют как в крупной промышленности, так и в быту. В данном разделе вы найдете подробную информацию о гидростанциях с электрическим двигателем, а также сможете заказать маслостанцию с необходимой мощностью электродвигателя.

Гидростанция с ручным насосом

Гидравлические станции, оборудованные ручными насосами, от надёжного производителя – «ГидроКуб». Мы изготавливаем продукцию по заданным параметрам и индивидуальным техническим заданиям заказчиков. При необходимости проводится подготовка конструкторской документации (технического задания).

Гидростанция с комбинированным двигателем

НПП «ГидроКуб» разрабатывает и производит гидравлические станции с комбинированными двигателями. Мы создадим оборудование с заданными параметрами и по индивидуальному техзаданию заказчика. При необходимости проводится подготовка конструкторской документации (технического задания).

В гидростанциях с комбинированным типом привода устанавливаются два типа двигателя, обычно – это электрический и резервный двигатели. Комбинированный тип привода используется в случаях, когда на работу масляной гидростанции ни в коем случае не должны влиять непредвиденные обстоятельства, вроде внезапного отключения электричества.

Вертикальные гидравлические прессы

Вертикальные прессы используют в отрасли бумажного производства, в автомобилестроении, на деревообрабатывающих предприятиях и на заводах, специализирующихся на металлообработке.

При разработке мы учитываем индивидуальные требования заказчика, при необходимости также готовим техническое задание.

Горизонтальные гидравлические прессы

Горизонтальные гидравлические прессы чаще всего применяют для обработки вторсырья или в металлургической промышленности. Они востребованы для гибки заготовок, пробивки отверстий, запрессовки, выпрессовки или штамповки различных деталей.

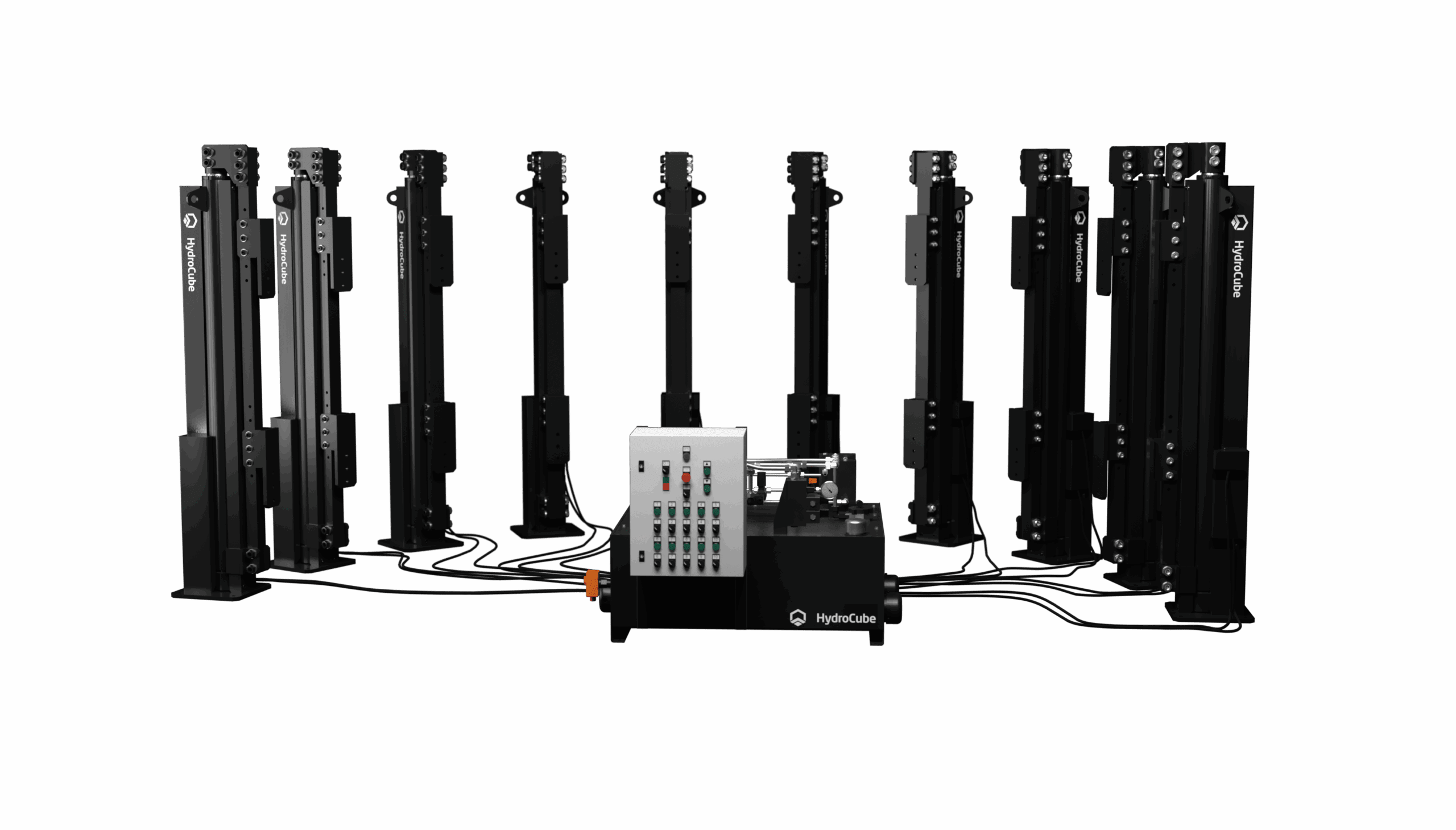

Монтажные подъёмные системы

Монтажные подъемные системы разработаны для строительства высоких конструкций методом подращивания. Система состоит из подъёмников-домкратов, имеющих в своём составе гидроцилиндры с закреплёнными на них направляющими. На штоке гидроцилиндра закреплена площадка для крепления к конструкции.

Стенды для статических испытаний

Стенды для статических испытаний позволяют оценить способность изделия работать определенное время под воздействием медленно возрастающей или постоянной нагрузки. Типы нагружения могут быть разными: сжатие, растяжение, изгиб, кручение. Такие виды испытаний проводят на производстве строительных конструкций.

Стенды для динамических испытаний

Контрольно-испытательные стенды позволяют изучить характеристики изделия при нормальных условиях эксплуатации и подвергнуть его критическим нагрузкам с целью оценки надёжности.

Террасы для бассейнов с двумя платформами

Раздвижная терраса для бассейна состоит из двух платформ, которые раздвигаются в разные стороны. Эта модель подходит для бассейнов, рядом с которыми мало свободного пространства.

Террасы для бассейнов с одной платформой

Раздвижная терраса для бассейна с единой платформой открывается по длине или по ширине бассейна.

Террасы для бассейнов со складывающейся платформой

Складные террасы созданы для бассейнов, рядом с которыми недостаточно пространства. Платформа складывается пополам как книжка и в собранном состоянии практически не занимает места.

Датчики давления

Устанавливаются для определения давления внутри гидравлического цилиндра.

Демпфирование

Переднее и заднее демпфирование работы гидроцилиндра, как одностороннее, так и двустороннее, регулируемое и нерегулируемое. Механизмы, производящие амортизацию, можно установить как в самом цилиндре, так и во внешней клапанной аппаратуре или системе управления.

Гидрозамки

Гидрозамок удерживает штока гидроцилиндра в статическом положении при нагрузке.

Гидрораспределитель

Гидрораспределители в гидроцилиндрах управляют потоком рабочей жидкости, обеспечивая движение штока в нужном направлении и контроль скорости или усилия.

Тормозные клапаны

Тормозной клапан обеспечивает плавность движения гидромоторов (гидроцилиндров) при разнонаправленных нагрузках, а также выполняет функцию гидрозамка.

Защита штока

Защитные штоки предотвращают попадание загрязнений и повреждения основного штока гидроцилиндра, продлевая срок его службы.

Делитель потока

Делитель потока – дроссельный или объемный гидроаппарат, делящий поток на две или более части в заданном соотношении.

Гидроаккумулятор

Гидроаккумулятор – элемент гидросистемы, позволяющий накапливать энергию (чаще всего) сжатого газа и передавать ее в гидросистему потоком жидкости, находящейся под давлением.

Сопроводительное оборудование

Сопроводительное оборудование, поддерживающее температуру: ТЭН и маслоохладитель.

Измерительное оборудование

Измерительное оборудование – это датчики (реле) температуры, давления, уровня, потока жидкости, загрязненности масла.

Фильтры

Фильтры обеспечивают чистоту гидравлической жидкости, предотвращая попадание загрязнений в систему и продлевая срок службы оборудования. Мы выбираем фильтры с высокой степенью очистки для максимальной эффективности

Пластинчатый насос

В этих моделях вытесняющий элемент — пластины. В процессе запуска оборудования и начала вращения ротора внутрь рабочей камеры всасывается перекачиваемая среды. Вращение ротора приводит к образованию внутри центробежной силы, которая способствует движению пластин по каналам от центра к стенкам корпуса. Пластины образуют карманы, внутри которых находится перекачиваемая среда. Она постепенно движется внутри карманов по корпусу рабочей камеры. Последующее вращение ротора приводит к возвращению пластин в первоначальное положение. Это нагнетает жидкость, которая под небольшим напором подается уже из рабочей камеры через выходной патрубок далее по системе.

Поршневой насос

Поршневой гидравлический насос оснащается вытеснителем в форме поршня. Он бывает нескольких типов. Ручной, то есть  простейший механизм, обеспечивает всасывание жидкости в тот момент, когда поршень проходит сквозь обратный клапан. Радиально-поршневой насос рассчитан на установку в системах высокого давления (от 40 МПа). Аксиально-поршневой насос производится с наклонным блоком/диском, сочетает высокий КПД и возможность функционировать при повышенном давлении (до 70 МПа).

Шестеренные насосы

В шестеренном насосе вытесняющий элемент — две шестерни, которые обеспечивают работу гидросистем с незначительным давлением (до 25 МПа). Устройства выпускаются двух типов – внешнего или внутреннего зацепления. Оба отличаются простой конструкцией и обеспечивают работу со сниженным уровнем шума.

Индуктивные датчики

Работа индуктивных датчиков основана на принципе изменения индукции при движении металлического штока. Их преимущество в том, что они не требуют физического контакта между датчиком и объектом применения, что уменьшает износ.

Потенциометрические датчики

Потенциометрические датчики позволяют определить изменение напряжения при перемещении штока.

Гидроцилиндр одностороннего действия

Движения штока в таком изделии осуществляется при помощи давления рабочей жидкости в поршневой полости. Обратный ход штока осуществляется при помощи специальной пружины, расположенной за ним.

Сила, которую передает поршень, в данном случае меньше чем у двустороннего гидроцилиндра, при одинаковых условиях. Это происходит из-за воздействия пружины, возвращающей шток в обратное положение. То есть часть силы уходит на продавливание самой пружины, а не в работу штока

Гидравлический цилиндр двустороннего действия

Ход штока осуществляется из-за давления рабочей жидкости. В качестве жидкости, чаще всего, используется гидравлическое масло. За счет того, что площади штока различны, при прямом и обратном ходе, усилия различны. Таким образом, сила движения штока в прямом ходе выше, чем в обратном. Такие изделия используются при подъеме и опускании ковша самосвалов или иной техники, где при прямом ходе затрачивается гораздо больше силы, нежели в обратном. Это гидроцилиндр для пресса, станков, различной техники.

Дроссельное торможение

Наиболее распространенный вариант конструкции, в которой демпфер встраивается в крышку (3) гидроцилиндра. Плавным перекрытием основной сливной магистрали (каналы 6-8), с последующим отводом масла из рабочей поршневой полости через дроссель (7), достигается сброс скорости движения поршня. Поршень (1), жестко соединенный со штоком (2), быстро возвращается в начальное положение при подаче в его полость под давлением рабочей жидкости через обратный клапан.

Плунжерное торможение

Плунжер (5) с толкателем поджат пружиной (7) к упорной шайбе (8). Толкатель (6) ровно наполовину хода поршня (1) выступает за левую торцевую сторону крышки (4). В ней предусмотрен канал (9) для подвода масла в резервуар поршня через специальное отверстие и промежуточную камеру (11). В конце траектории шток (2) своим выступом (3) упирается в плунжерный толкатель, двигает его вправо под пружинным усилием, частично уменьшая диаметральное сечение камеры, следовательно, и рабочий поток масляной жидкости на сливе в канавку (10).

Торможение в гидросистеме с дополнительным поршнем

Конструкция штока (5) такова, что в ней предусмотрены два бурта, создающие эффект торможения. Сформированный подобным образом дополнительный поршень может перемещаться вдоль оси в отверстии основного поршня (4). В полости гильзы (1) имеются крышки и втулки (6), ограничивающие это движение.

Размер втулок выбирается в соответствии с длиной тормозного участка. Двигаясь вправо одновременно со штоком, поршень (4) останавливается, упершись во втулку (6), но шток продолжает двигаться, пока не упрется буртом (5) в левый край поршня (4). Рабочая площадь для потока масла при этом значительно сокращается, в том числе, уменьшается и сила, толкающая шток. Следовательно, поршневая пара постепенно сбрасывает скорость и останавливается. К сожалению, простая конструкция не позволяет управлять интенсивностью торможения.

Гидроцилиндр двухстороннего действия с двухсторонним штоком

Принцип работы довольно простой. Для создания линейного усилия используется поступательное движение пары шток-корпус:

— Подвижный корпус имеет сквозное отшлифованное отверстие по всей длине. На его торцевых гранях монтируются соединительные втулки, укомплектованные направляющими кольцами. В них, внутри корпуса, прячется двухсторонний неподвижный шток.

— Для жесткой фиксации штока на какой-либо базе в нем с обеих сторон могут быть предусмотрены как резьбовые, так и любые другие виды соединений.

— Для уплотнения соединения дополнительно на втулку одеваются специальные манжеты.

На корпус привариваются цапфы (или другие виды кронштейнов), обеспечивающие качательное движение ведущему звену механизма.

Такая конструкция позволяет добиться устойчиво сбалансированной целиковой пары, где корпус-втулка поступательно движется вдоль штока. Рабочее масло в систему поступает по продольным отверстиям штока.

Гидроцилиндры поршневые двухстороннего действия со штоково-поршневыми противопарами

Часто в станочном оборудовании необходимо исполнить движение ползунковой или каретной пары друг к другу или друг от друга на одинаковое расстояние. Для подобных целей подходит двухсторонний гидроцилиндр, роль поршней в котором выполняют два полуштока.

Неподвижным останется корпус, который разделен на две равные камеры серединными перемычками. Внутри каждой полукамеры визави устанавливаются независимые подвижные штоки с цилиндрами. Разумеется, потребуется надежное уплотнение и общая балансировка механизма.

Для фиксированного закрепления системы в заданном осевом положении в перемычке предусмотрен специальный паз.

Конструкторская схема гидроцилиндра со стационарным корпусом и оппозитно размещенными поршневыми группами.

Гидравлический цилиндр двойного действия, корпус которого совершает качательный ход при выдвижении штока

Конструкция подразумевает в наличии:

— подвижный сварной корпус, который может качаться в угловых пределах 180 градусов и выше (в зависимости от конфигурации узла, который необходим монтаж). Корпусная гильза с одной стороны приварена к фланцу, а с другой — к крышке, которая, в свою очередь, крепится шарнирно к главной базе через внушительную проушину. Ось крепления определяется бугристой направляющей втулкой, поджатой винтами к фланцу гильзы;

— рабочую пару поршень+шток, смонтированную посредством гайки.

Ось крепления гильзы имеет два защищенных уплотнениями кольцевых паза, к которым через просверленные отверстия подается масло. Одна сверловка соединяет осевую канавку с полостью поршня, а другая — с полостью штока через трубопровод и штуцера. Сама ось надежно сидит на кронштейне. Соединение защищено фиксирующей планкой, предотвращающей поворот оси.

Конструкторская схема цилиндра гидравлического с качательным движением корпуса.

В такой конструкции подача масла в каждую полость подвижной гильзы не требует гибких шлангов, что немаловажно для безопасности мощных систем, работающих под высоким давлением.

Гидравлический цилиндр двухстороннего действия с высокими поперечными усилиями на шток

В этом конструкторском решении шток сидит на втулке с дополнительным уплотнением. Длина втулки увеличена, что дает возможность распределить нагрузку на направляющие втулочные кольца, так как они расположены дальше друг от друга. Корпус гидроцилиндра в этом силовом варианте ставится на раму, снабженную стопорными полукольцами, которые затем стягиваются кольцом.

Одинарный подъемный гидравлический стол

Гидравлический передвижной подъемный стол крепится на рельсовой или желобной платформе (на выбор), что позволяет маневрировать устройством в нужных пределах.

С помощью встроенного гидропривода платформа легко поднимается или опускается с яруса на ярус. Специальный упор автоматически задерживает ее на нужной высоте, значительно упрощая фиксацию груза в пространстве.

Двухножничные подъемные столы

Двойные ножницы раскладываются по двум шарнирным соединениям. В отличие от классических одинарных, они обеспечивают подъем на большую высоту без изменения габаритов и оснащенности установки.

Для поддержания устойчивого равновесия платформа должна иметь строго горизонтальную ориентацию. Для монтажа заранее подготавливается бетонное основание. В него замуровываются крепежные болты-анкеры, на которые сажается готовая конструкция.

Производство подъемных столов с двойными ножницами требуют особого технологического подхода и усиленного контроля на этапах сборки. Спрос на эту продукцию очень широк.

Трехножничные подъемные столы

Рычажный механизм подобного типа трехосный. Он обеспечивает высоту подъема вплоть до 10 м. Гидравлические столы с тройными ножницами предпочтительны на многоэтажных складах, где груз приходится постоянно перемещать на разные высоты.

Обслуживание трехосных установок трудозатратно. Конструкция несколько перегружена соединительными узлами и требует точной настройки гидравлики. Поток в гидравлической системе необходимо регулировать при помощи дополнительно встроенных распределителей. Тем самым достигается силовой баланс и равномерная динамика механизма.

Оси ножничного подъёмника

Вы знаете, что оси – это самое уязвимое место в конструкции ножничного подъемника?
Именно поэтому мы оснащаем оси сменными втулками скольжения с тавотницами (масленками) — это продлевает срок их службы.

Сменные втулки изготавливаются бронзы, стали, капролона. Наиболее надежным материалом считается римамид — высокопрочный полимер. Его мы и используем.
Римамид в 7,5 раз легче бронзы, обладает низким коэффициентом трения, что позволяет увеличить КПД, срок работы устройства и снизить риск выхода узла из строя.

Мы уделяем пристальное внимание каждой детали, поэтому срок службы нашей продукции больше 30 лет, а гарантия — 36 месяцев. И, конечно, мы предоставляем постгарантийное обслуживание.
