Лифты ножничного типа для мотоциклов и квадроциклов серии HydroXtreme

Отправить запрос

Конструкция и принцип работы

Нажмите на значок “плюс”, чтобы прочитать подробную информацию
01 / 7

Платформа используется для размещения транспортного средства. Поверхность площадки может быть металлической, рифленой или иметь резиновое покрытие.

Рамка безопасности – неотъемлемая часть подъемника. Ее задача – остановить движение платформы вниз, если под ней появится какое-либо препятствие. Она размещается по периметру платформы и представляет собой подпружиненную профильную трубу, которая при встрече с препятствием упирается в концевые выключатели и блокирует движение платформы.

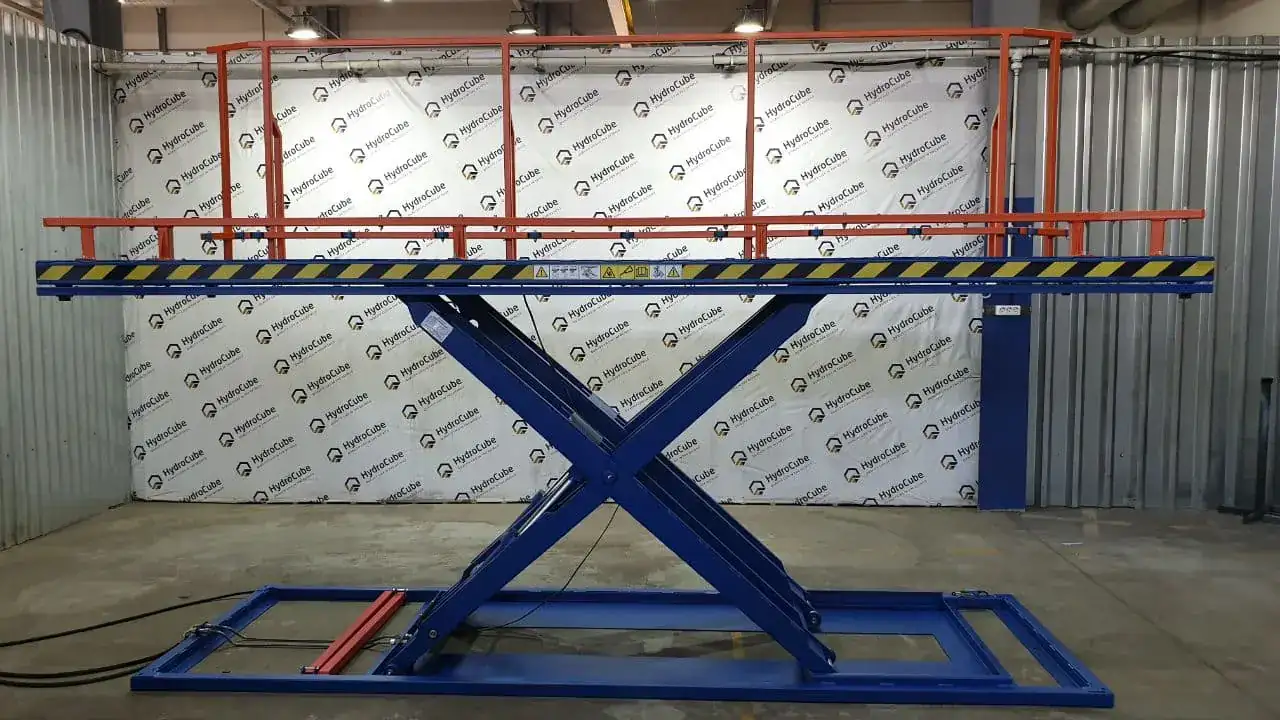

Крестообразно связанные рычаги, «ножницы», приводятся в движение гидроцилиндрами и двигают грузовую платформу. Каждая пара таких рычагов (наружных и внутренних) связана шарнирно.

Гидроцилиндры нужны для преобразования гидравлической энергии потока масла в механическую энергию. Они расположены в стойках. В конструкции подъемника, как правило, используют несколько гидроцилиндров.

Гидравлическая станция обеспечивает работоспособность подъемника. В ее состав входит бак для масла, насос для его подачи в гидроцилиндры и электродвигатель, приводящий в движение насос.

Перед тем, как проводить осмотр или ремонт подъемника, требуется опустить ремонтные опоры. В случае непроизвольного движения платформы они не дадут подъемнику опуститься слишком низко. Без ремонтных опор человеку запрещено находиться под подъемником.

Нижняя платформа необходима для фиксации подъемника в месте его эксплуатации. Стоит отметить, что ножничные подъемники требуют создания приямка.

Защитные стенки

Для предотвращения случайных скатываний мотоцикла подъемник можно оснастить защитными стенками по всему периметру платформы.

Резиновое покрытие

Резиновое покрытие площадки служит для улучшения сцепления с шинами.

Сигнальные светофоры

Светодиодные ленты/сигнальные светофоры/подсветка/светозвуковая индикация сигнализируют о неправильном положении мотоцикла или квадроцикла.

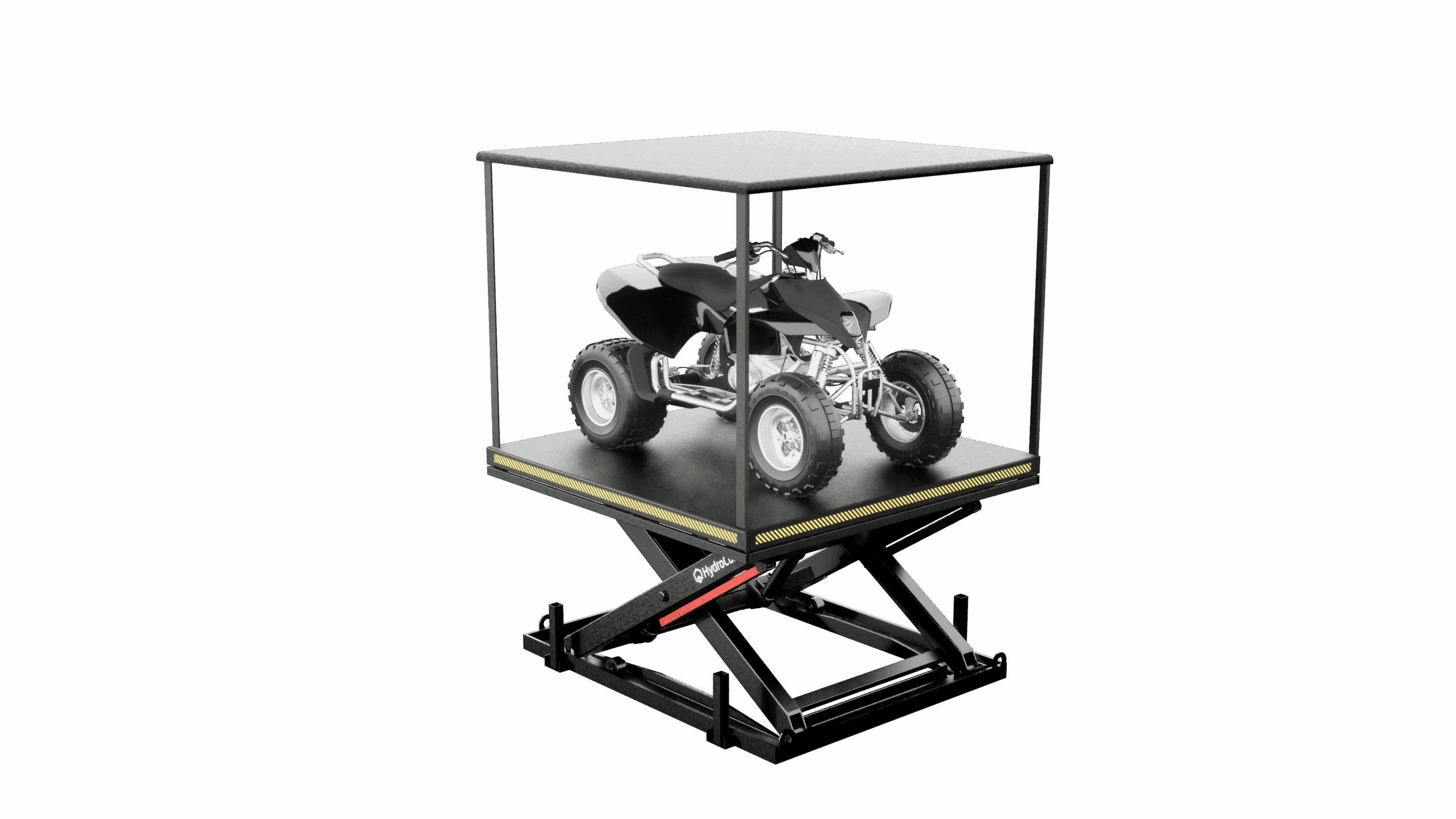

Крыша

Подъемник может быть дополнен крышей, на которую можно поместить второе транспортное средство.

Датчики присутствия

Датчики присутствия не дадут подъемнику опуститься, пока под платформой находится человек или какой-либо предмет.

Поворотная платформа

Поворотная платформа поможет упростить процесс парковки.

Противооткаты

Благодаря противооткатам транспортное средство не начнет произвольное движение.
