Ножничные грузовые подъёмники серии HydroXpress

Описание

Производим гидравлические ножничные подъёмники на заказ по любым параметрам. Высота подъёма до 14 метров, грузоподъёмность оборудования достигает 50 тонн. В сложенном состоянии гидравлический подъёмник компактен и может полностью войти в приямок, если таковой имеется.

Продукция

Преимущества

Ножничные гидравлические подъёмники от компании “ГидроКуб” выделяются высоким ресурсом использования благодаря качественной покраске, надежности металлоконструкции, использованию сменных втулкок скольжения с тавотницами в осях.

Назначения

Используются на складах, в логистических центрах, гипермаркетах, при проведении строительных и ремонтных работ

Конструкция и принцип работы

Нажмите на значок “плюс”, чтобы прочитать подробную информацию

01 / 6

Платформа используется для размещения грузов. Поверхность площадки может быть металлической, рифленой или иметь резиновое покрытие или представлять собой роликовый конвейер.

Рамка безопасности – неотъемлемая часть подъемника. Ее задача – остановить движение платформы вниз, если под ней имеется какое-либо препятствие. Она размещается по периметру платформы и представляет собой подпружиненную профильную трубу, которая при встрече с препятствием упирается в концевые выключатели и блокирует движение платформы.

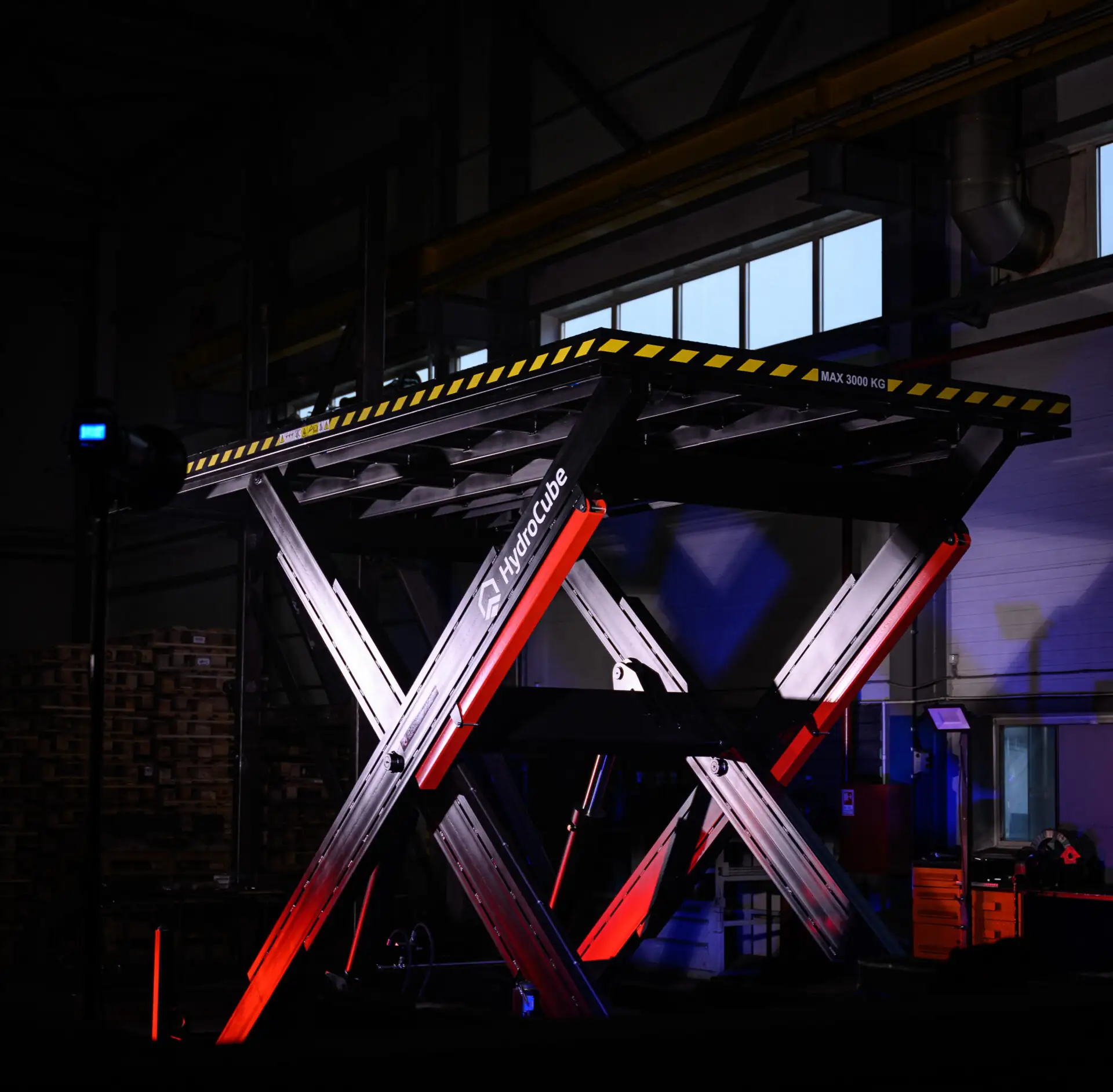

Крестообразно связанные рычаги, «ножницы», приводятся в движение гидроцилиндрами двигают грузовую платформу. Каждая пара таких рычагов (наружных и внутренних) связана шарнирно.

Гидроцилиндры нужны для преобразования гидравлической энергии потока масла в механическую энергию. Они приводят в действие ножничные рычаги. В конструкции подъемника, как правило, используют несколько гидроцилиндров.

Перед тем, как проводить осмотр или ремонт подъемника, требуется опустить ремонтные опоры. В случае непроизвольного движения платформы они не дадут подъемнику опуститься слишком низко. Без ремонтных опор человеку запрещено находиться под подъемником.

Нижняя платформа необходима для фиксации подъемника в месте его эксплуатации.

Опции

Мы можем снабдить Ножничные грузовые подъёмники серии HydroXpress 1000 (1600 х 1000) дополнительными опциями:

Конвейерные лента

Гидравлические подъемники могут использоваться в разных сферах. Их, к примеру, можно встроить в конвейерную ленту. В таком случае на поверхность подъемного стола можно установить конвейерные ролики. Это сделает перемещение грузов по конвейеру более быстрым и удобным.

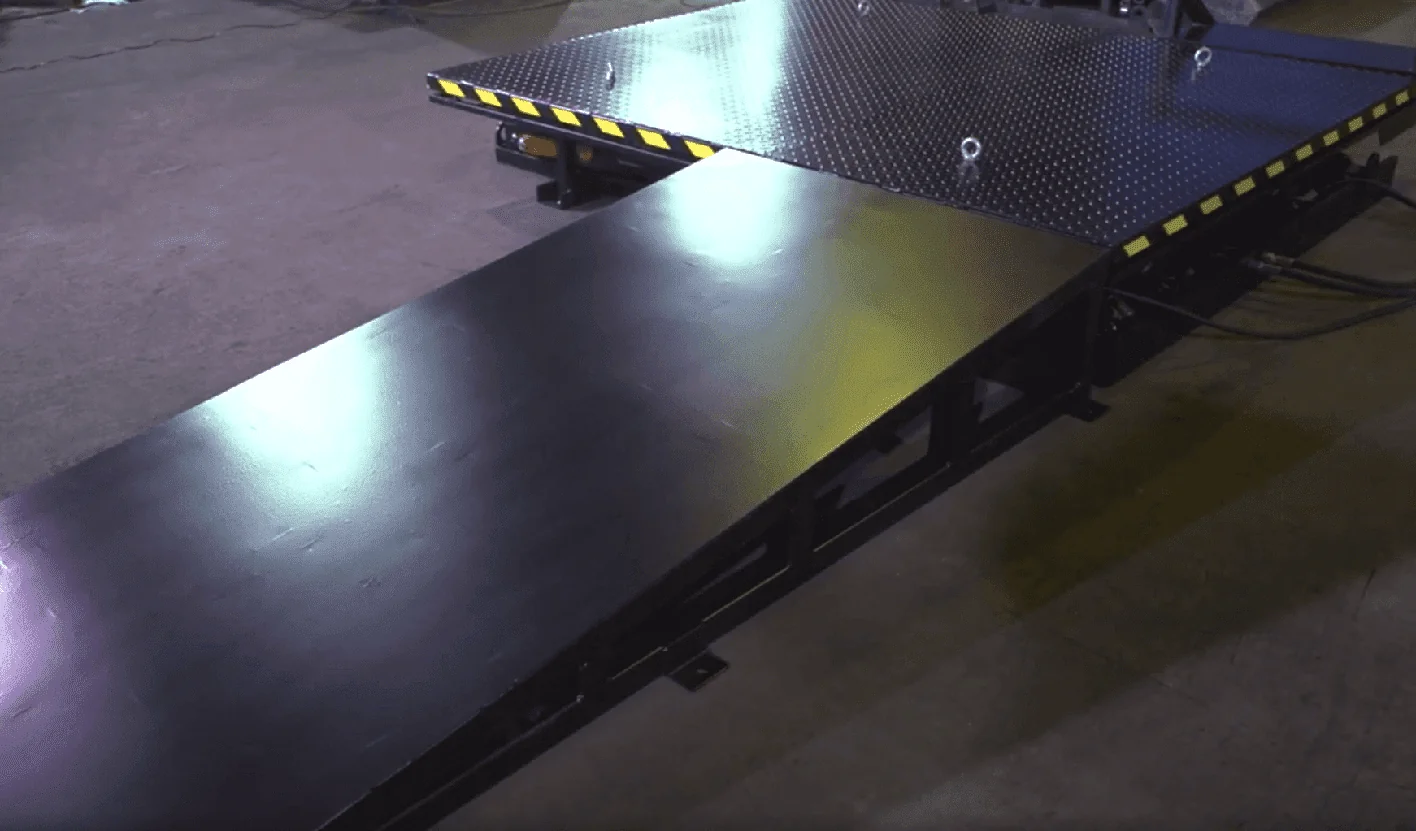

Погрузочная площадка

Как правило, грузовые ножничные подъемники для более комфортной погрузки/разгрузки устанавливают в приямок. Если такой возможности нет, для преодоления разницы высот можно установить специальную погрузочную площадку.

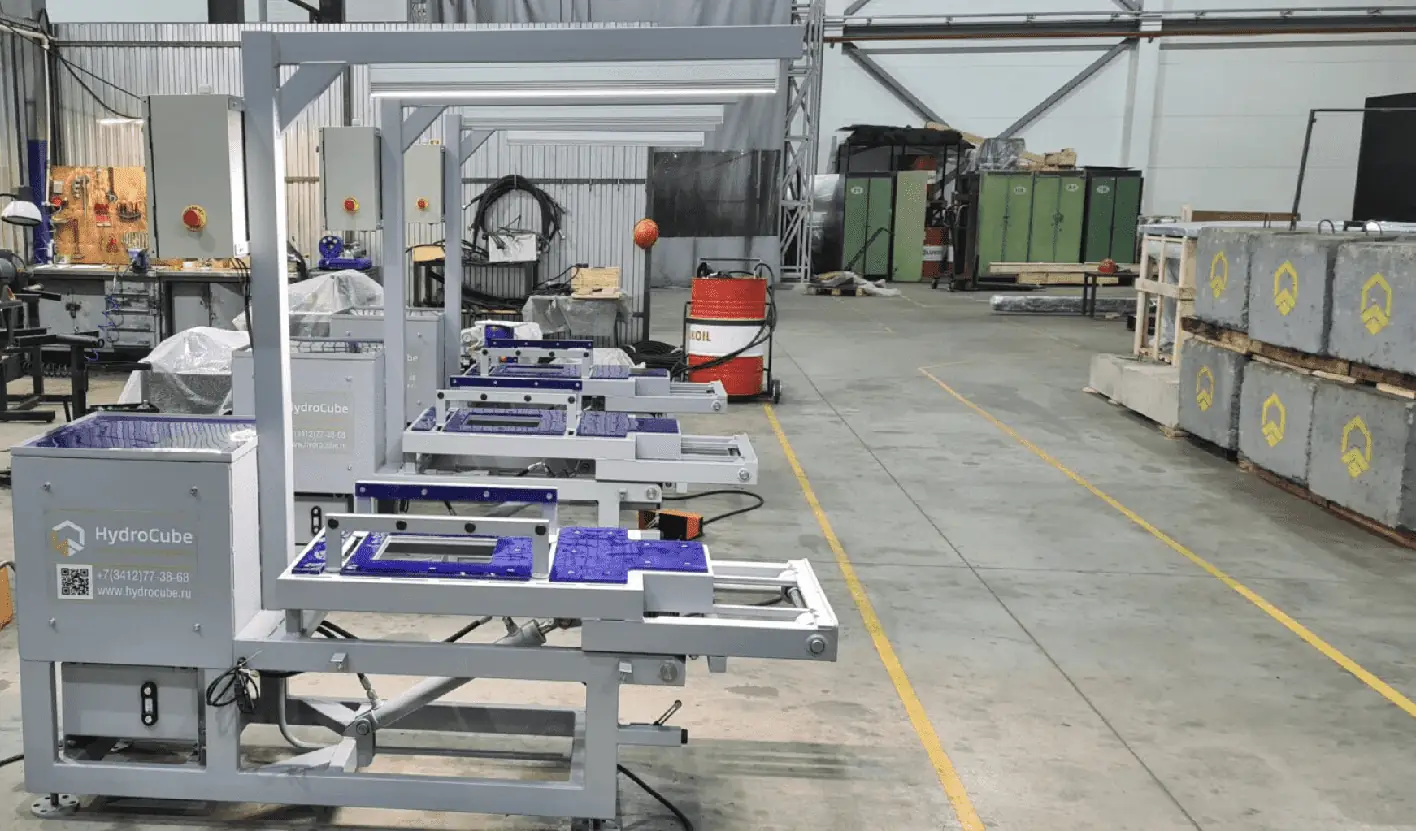

Поворотная платформа

Чтобы быстро поворачивать груз нужной стороной, подъемный стол можно дополнить еще одной платформой, вращающейся вокруг фиксированной точки в горизонтальной плоскости. Благодаря этой платформе рабочий сможет вести погрузку или разгрузку с удобной для него стороны. При этом заметно экономится время, затраченное на операцию.

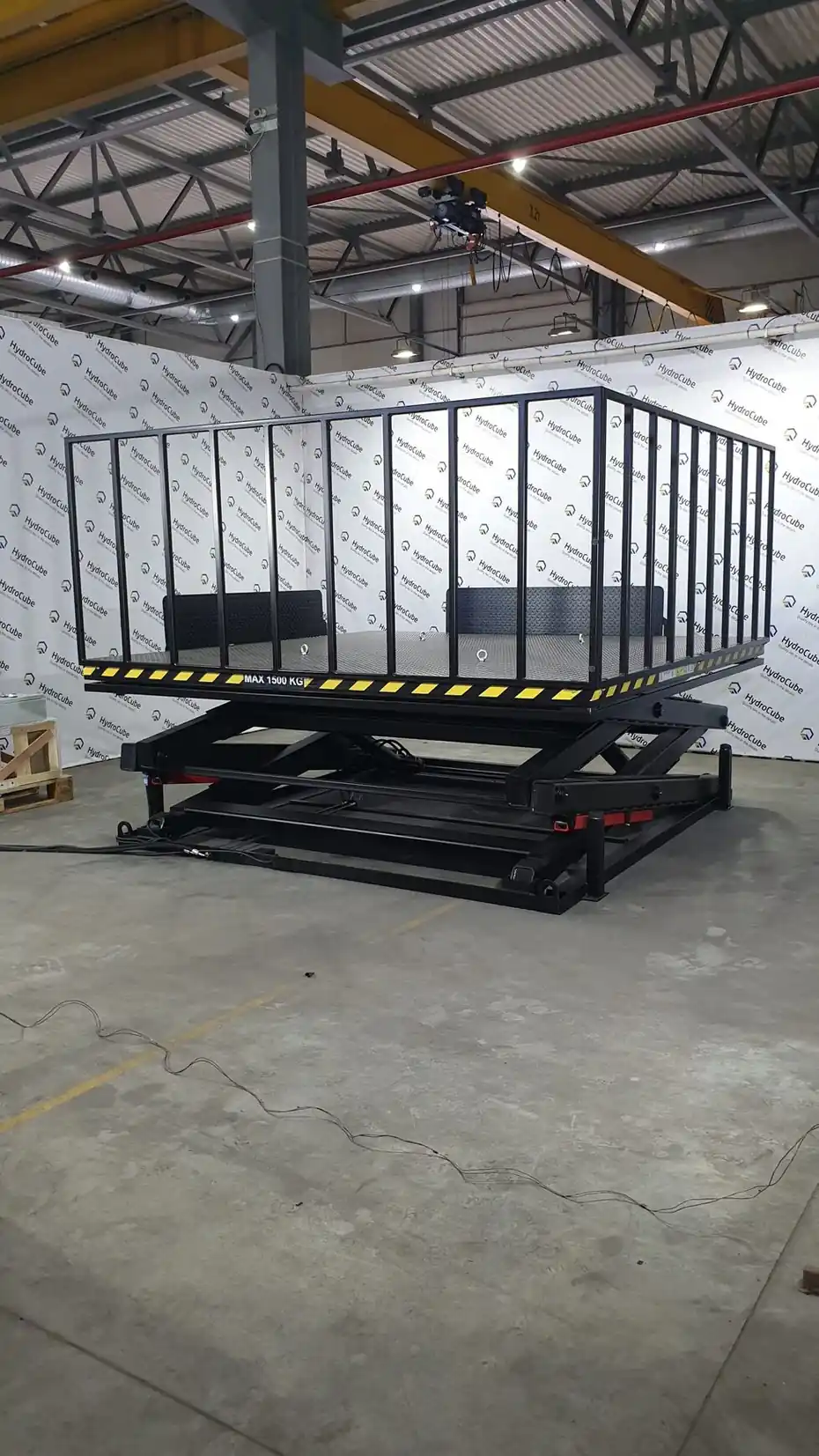

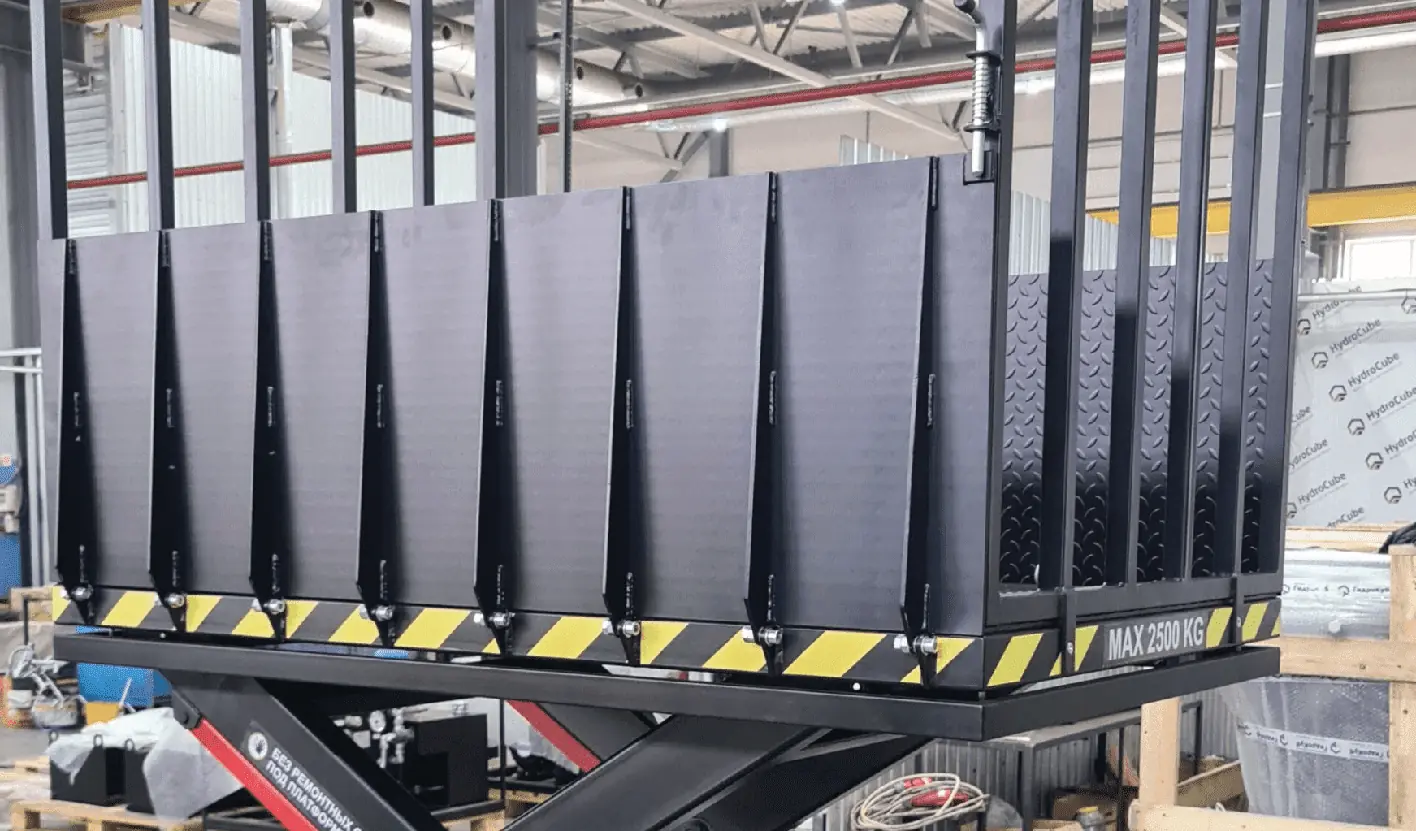

Бортики

Для предотвращения случайных скатываний груза, стол можно оснастить защитным бортиком. Такой барьер выдвигается в рабочее положение при ходе вверх и убирается после подъема, снова делая стол ровным.

Защитная гофра

Для подъемников, эксплуатируемых на улице, существуют специальные защитные гофры, укрывающие конструкцию от сырости, снега, наледи и грязи. Гофра для подъемного стола поможет продлит срок службы подъемника.

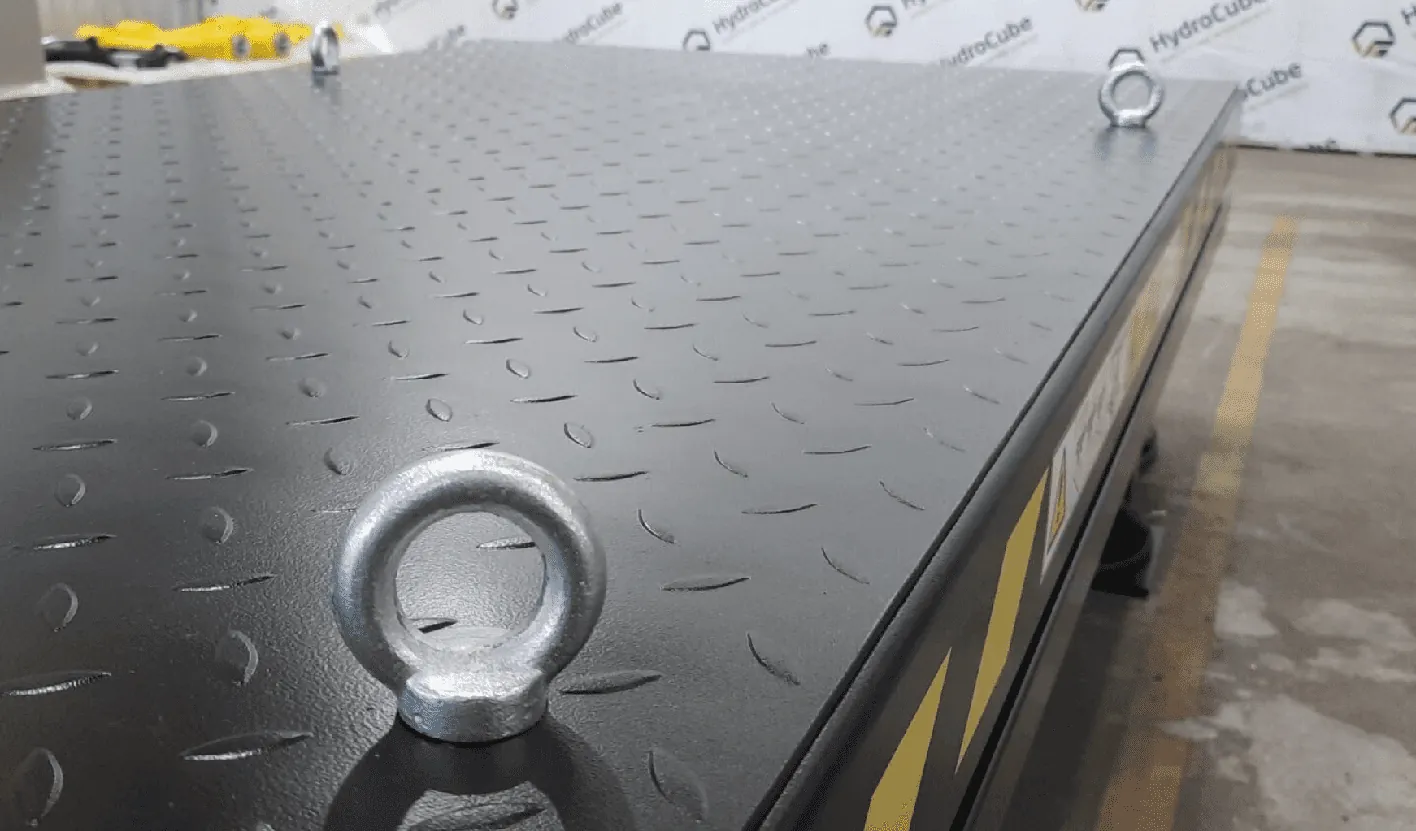

Рым-болты

Для того чтобы переместить тяжелую платформу с одного места на другое иногда приходится прибегать к услугам крана. С этой целью в рабочую поверхность стола загоняются рым-болты (как правило, 4), за которые цепляются такелажные (крановые) крюки.

Фотоэлементы

Фотоэлементы нужны для соблюдения габаритов груза на платформе во избежание повреждений при подъёме/опускании.

Инспекционный люк

Чтобы подъемник прослужил как можно дольше, периодически необходимо проводить осмотр и техническое обслуживание. С этой целью подъемник может быть оборудован инспекционным люком. Люк предусмотрен для обслуживания шарнирных узлов подъёмника, визуального осмотра на наличие повреждений и трещин.
