Ножничный гидравлический подъемник с ходом подъёма до 4000. Проект №29263

Предыдущий
Следующий

Данный гидравлический подъёмник представляет собой модернизированную версию уже ранее используемых моделей, с улучшениями в конструктиве для повышения надёжности и удобства эксплуатации. Подъёмник имеет двухножничную конструкцию, обеспечивающую ход подъёма до 4000 мм, с габаритами верхней платформы 5000×2200 мм.

Для обеспечения устойчивости и безопасности движения платформы были предусмотрены направляющие элементы. Время полного подъёма платформы составляет 160 секунд.

В стандартную комплектацию подъёмника входит рамка безопасности для защиты персонала, тормозные клапаны, предотвращающие падение платформы при возможном обрыве рукавов высокого давления (РВД), а также концевые выключатели, которые автоматически отключают гидравлическую станцию при достижении крайних положений платформы.

Для удобства технического обслуживания предусмотрены ремонтный люк и опорные элементы, позволяющие проводить необходимые работы в безопасных условиях.

5000

2200

4000

6000

Ножничный гидравлический подъемник с высотой подъема 10 м. Проект №25936

Предыдущий
Следующий

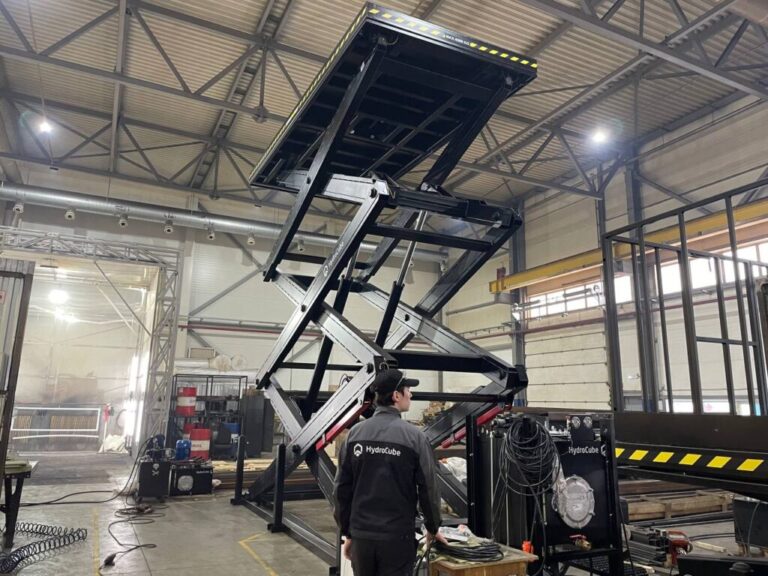

Гидравлический ножничный подъёмник производства НПП «ГидроКуб» специально разработан для подъёма персонала на статор турбогенератора. Конструкция подъёмника обеспечивает безопасный и удобный доступ работников к рабочей зоне на высоте до 10 метров, при этом его максимальная грузоподъёмность составляет 500 кг.



Подъёмник оборудован просторной платформой размером 2500×1500 мм, что позволяет комфортно разместить работников и необходимые инструменты. Для удобства и безопасности персонала на платформе предусмотрена вертикальная лестница для подъёма, две калитки для безопасного входа и выхода, а также откидная площадка с вертикальной фиксацией, обеспечивающая надежный и безопасный переход сотрудников непосредственно на статор турбогенератора.



Для обеспечения мобильности и простоты перемещения по территории цеха конструкция подъёмника оснащена специальными транспортировочными проушинами, позволяющими легко перемещать его с помощью кран-балки.



Нижняя платформа подъёмника выполнена из листовой стали толщиной 16 мм, что гарантирует прочность и возможность надежного крепления к стендовым плитам с Т-образными пазами. Здесь же расположены гидростанция и шкаф управления, интегрированные в конструкцию для максимальной мобильности оборудования. Гидростанция дополнительно защищена специальным кожухом, предотвращающим повреждения в случае падения посторонних предметов.



Кроме того, для повышения безопасности и функциональности, гидростанция оснащена ручным насосом, позволяющим безопасно опустить платформу в нижнее положение в случае внезапного отключения электроэнергии.

2500

1500

8400

500

Ножничный гидравлический подъемник на рельсах. Проект №23223/3

Предыдущий
Следующий

Один из ведущих заводов Екатеринбурга, специализирующийся на производстве и модернизации паровых турбин и парогазовых установок, поручил нам разработать три гидравлических ножничных подъемника.

Этот подъемник предназначен для подъема рабочего персонала и рассчитан на грузоподъемность до 1500 кг. В конструкции предусмотрены съемные ограждения с калитками по коротким сторонам, управление ведется с радиопульта, а система торможения обеспечивает плавное опускание без резких движений.

В отличие от стандартных подъемников, этот не только поднимает, но и перемещается по рельсам вперед-назад, что значительно расширяет возможности его использования в технологическом процессе. За горизонтальное движение отвечают два гидромотора по 8 кВт, передающие мощность через зубчатые колеса. Приводная система связана общим валом, что исключает перекосы и проскальзывания платформы.

За плавность работы отвечает гидравлическая станция мощностью 5,5 кВт. Она обеспечивает мягкий пуск и остановку, а специальная клапанная арматура предотвращает гидроудары, продлевая срок службы оборудования.

4200

2000

1720

1500

Ножничный гидравлический подъемник с мощностью гидропривода 4 кВт. Проект №23223/2

Предыдущий
Следующий

Перед нами стояла задача от одного из ведущих заводов Екатеринбурга, специализирующегося на производстве и модернизации паровых турбин и парогазовых установок. Этот завод, чья продукция поставляется по всей России и в страны Восточной Европы, поручил нам разработать три гидравлических ножничных подъемника.
Этот подъемник — второй из трех. Он предназначен для рабочего персонала, его с грузоподъемность — до 1500 кг. В конструкции предусмотрены съемные ограждения с калитками по коротким сторонам для обеспечения безопасности. Управление подъемником ведется с радиопульта, а система торможения в конце опускания гарантирует плавность и безопасность движения.

4200

2000

2500

1500

Ножничный гидравлический подъемник с ходом стола 2500 мм. Проект №23223/1

Предыдущий
Следующий

Завод из Екатеринбурга, один из лидеров в производстве и модернизации паровых турбин и парогазовых установок, поставил перед нами интересную задачу — разработать сразу три гидравлических ножничных подъемников. Продукция этого завода поставляется не только по всей России, но и в страны Восточной Европы, Италию, Египет и многие другие.

Подъемник на фото — это первое оборудование, разработанное для размещения труб с грузоподъемностью до 2500 кг. Он оснащен съемными ограждениями для удобства эксплуатации и транспортировки. Управление подъемником осуществляется с радиопульта, а система торможения в конце опускания обеспечивает плавность и безопасность работы.

Основная особенность проекта — это адаптация под нужды заказчика и надежность в эксплуатации в условиях критичной важности.

6000

4200

2500

2500

Надежные подъемники для турбинного производства от НПП «ГидроКуб»

Как мы создали подъемные механизмы для завода паровых турбин

Как переместить крупногабаритные детали с миллиметровой точностью? Как интегрировать подъёмные механизмы в сложную технологическую линию, чтобы всё работало без сбоев?



Такая задача встала перед заводом в Екатеринбурге — одним из крупнейших предприятий по производству и модернизации паровых турбин и парогазовых установок. Продукция этого завода поставляется не только по всей России, но и в Восточную Европу, Италию, Египет, Монголию, Китай и другие страны. Простой здесь означает потери миллионов.



Для бесперебойного производства турбин требовались три подъёмных механизма: один для работы с теплообменными трубами, второй для перемещения персонала, третий — рельсовый, для грузов.



Решение доверили НПП «ГидроКуб» — компании, которая умеет разрабатывать нестандартные подъёмные системы под конкретные задачи.

Когда стандартных решений недостаточно

Как и в любом сложном проекте, здесь была важна не просто поставка оборудования, а создание механизмов, полностью отвечающих требованиям заказчика. В процессе согласований конструкция подъемников дорабатывалась, учитывая технологические особенности производства.



Одним из ключевых требований было плавное опускание без рывков и ударов. Особенно это касалось рельсового подъемника, который должен был двигаться максимально мягко. В результате проработки мы обеспечили точную синхронизацию механизма, что было подтверждено приёмкой.

Три подъемника — три разные задачи

Первый подъемник предназначен для работы с теплообменными трубами — он используется при набивке труб в теплообменные аппараты. Второй поднимает рабочий персонал, обеспечивая удобство и безопасность.

Конструктивные особенности:


✔ Подъемник для труб рассчитан на нагрузку до 2500 кг, оснащён съёмными ограждениями и системой плавного торможения. Управляется с радиопульта.


✔ Подъемник для персонала выдерживает нагрузку до 1500 кг, имеет ограждения с калитками и также управляется дистанционно.

Что особенного в третьем подъемнике?

Этот механизм не только поднимает грузы, но и перемещает их горизонтально по рельсам, что делает его универсальным инструментом для технологического процесса.



Технические решения:
✔ Два гидромотора по 8 кВт передают мощность через зубчатые колёса, обеспечивая синхронное движение.
✔ Привод объединён общим валом, что исключает перекосы и проскальзывания.
✔ Гидравлическая станция 5,5 кВт обеспечивает плавный пуск и остановку.
✔ Специальная клапанная арматура предотвращает гидроудары.
✔ При вертикальном перемещении движение по рельсам автоматически блокируется для безопасности персонала.

Этот проект стал не просто выполненным заказом, а подтверждением возможностей НПП «ГидроКуб» в разработке сложных технологических решений для промышленных предприятий. Мы создаём оборудование, которое не только выполняет задачи, но и повышает эффективность работы заводов.



Если вашему производству нужны надёжные решения, которые точно «впишутся» в технологический процесс, — мы готовы предложить их!

Подъемник от НПП «ГидроКуб» в Казахстан

Уникальный проект для автосалона

Как переместить автомобиль между этажами в крупном автосалоне? Решение очевидное – гидравлический подъемник. Но просто взять и установить стандартную модель – не самый надежный вариант, ведь в автосалоне важна точная адаптация оборудования под существующие условия.
Именно такой проект мы и реализовали для клиента из Казахстана.

Что было нужно заказчику?

Автосалону требовалось надежное и удобное решение, позволяющее поднимать и опускать автомобили между этажами. Клиент предоставил чертежи и технические требования, и мы создали подъемник, полностью соответствующий заданным параметрам. Все габаритно-присоединительные размеры сохранены, а монтаж в приямок делает эксплуатацию удобнее – платформа скрыта в полу, что упрощает заезд.
Но точность – это не единственное, что отличает этот проект.

Технологии для комфорта и безопасности

Плавный старт и мягкое движение
Никаких рывков – система гидравлики и тормозной клапан обеспечивают плавное поднятие и опускание платформы. Оборудование ведет себя так, как и должно вести себя устройство премиум-класса: спокойно, уверенно, без перегрузок.


Датчики безопасности – контроль на высоте
Подъемник оснащен системой датчиков, которые реагируют на малейшие отклонения. Если что-то пойдет не так, механизм остановится автоматически, исключая аварийные ситуации.


Ремонтный люк и опоры
Конструкция продумана для удобства обслуживания и ремонта – доступ к ключевым узлам максимально удобен.

Как работает подъемник?

Заезд на платформу. Автомобиль ставится на подъемный стол, водитель выходит.



Нажатие кнопки «Вверх». Гидравлическая система получает сигнал, мотор запускает насос, жидкость нагнетается, механизм плавно поднимается.



Остановка в верхней точке. Конечные выключатели фиксируют платформу.



Спуск по команде «Вниз». Подъемник опускается под собственным весом, подача жидкости перераспределяется.

Индивидуальный подход – наша основа

Этот проект — ещё одно доказательство, что НПП «ГидроКуб» умеет создавать не просто подъемники, а оборудование, идеально адаптированное под заказчика. Нам важны не только характеристики, но и удобство использования, безопасность, надежность. Именно поэтому наши решения выбирают компании по всей России и за её пределами.

3-ножничный подъёмник с ходом 7200 мм в Казахстан. Проект №3438

Предыдущий
Следующий

На этот раз наша компания разработала и изготовила 3-ножничный гидравлический подъемник по заказу автосалона. Оборудование предназначено для подъема и отпускания автомобилей между этажами здания. Подъемник ждут в Казахстане.

Клиент предоставил требования к характеристикам и чертежи. На выполненном оборудовании все габаритно-присоединительные размеры были сохранены. Оборудование монтируется в приямок, что упрощает его эксплуатацию. Для удобства ремонта и обслуживания в конструкции предусмотрены ремонтный люк и опоры.

Особенность этого проекта — сочетание точной адаптации под условия клиента и надежности конструкции.

5500

2400

7200

4500

Двухножничный гидравлический подъемник с ходом 3600 мм. Проект №26957

Предыдущий
Следующий

Наша команда завершила производство гидравлического двухножничного подъёмника, который отправится на предприятие, выпускающее одноразовую жёсткую пищевую упаковку. Оборудование уже ждут в Пермском крае.

Особенности подъёмника:

  • Двухножничная конструкция с направляющим механизмом для точной и безопасной эксплуатации.
  • Система торможения, обеспечивающая плавное завершение складывания.
  • Адаптация к климатическим условиям: подъёмник рассчитан на работу на открытом воздухе при температурных диапазонах от -40 до +40 градусов.

Для надёжности и бесперебойной работы в холодное время года в гидростанцию установлен ТЭН, который подогревает масло в гидравлической системе.

3000

2000

3600

3000

Ножничный подъемник с мощностью гидропривода 2,2 кВт. Проект №26904

Предыдущий
Следующий

Гидравлический ножничный подъемник был изготовлен по индивидуальному заказу предприятия, занимающегося производством металлических изделий. Оборудование отправлено в Пензенскую область и полностью соответствует требованиям заказчика.

Особенность подъемника — нестандартная платформа оригинальной формы, которая была разработана с учетом специфики эксплуатации. Для обеспечения безопасности работы предусмотрены защитные ограждения и гофра, закрывающая ножничный механизм от попадания посторонних предметов и загрязнений. Установят их уже на предприятии.

2540

1750

3500

500
