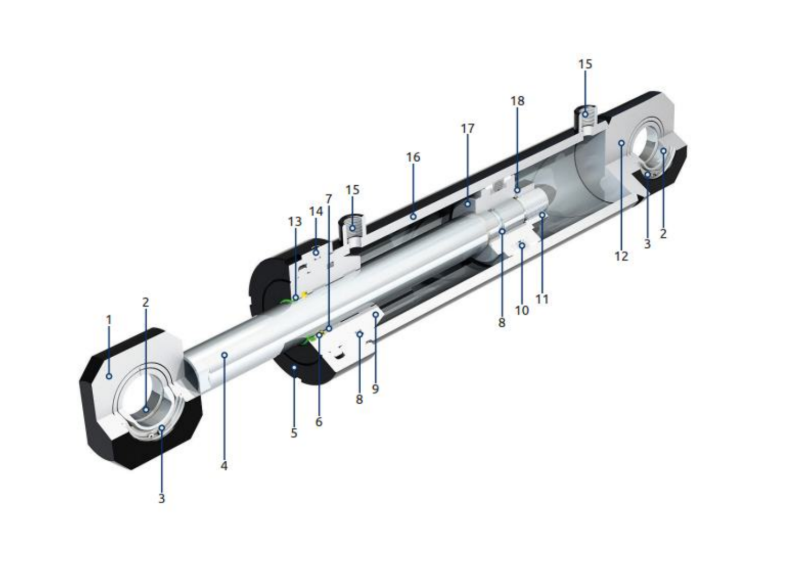

Калькулятор расчёта усилия гидроцилиндра

Шток гидроцилиндра в результате продольного прогиба может потерять устойчивость и разрушиться при действии осевой нагрузки. Особенно часто эта проблема возникает у длинноходных гидроцилиндров. Поэтому необходимо делать проверку штока на продольную устойчивость.

Данная методика дает возможность при проектировании гидроцилиндра выбрать конструктивные параметры, обеспечивающие необходимый запас устойчивости при минимальном весе. Не стоит забывать о том, что данная методика является условной и не учитывает всевозможных условий работы гидроцилиндра, а также материал, из которого изготовлен сам шток

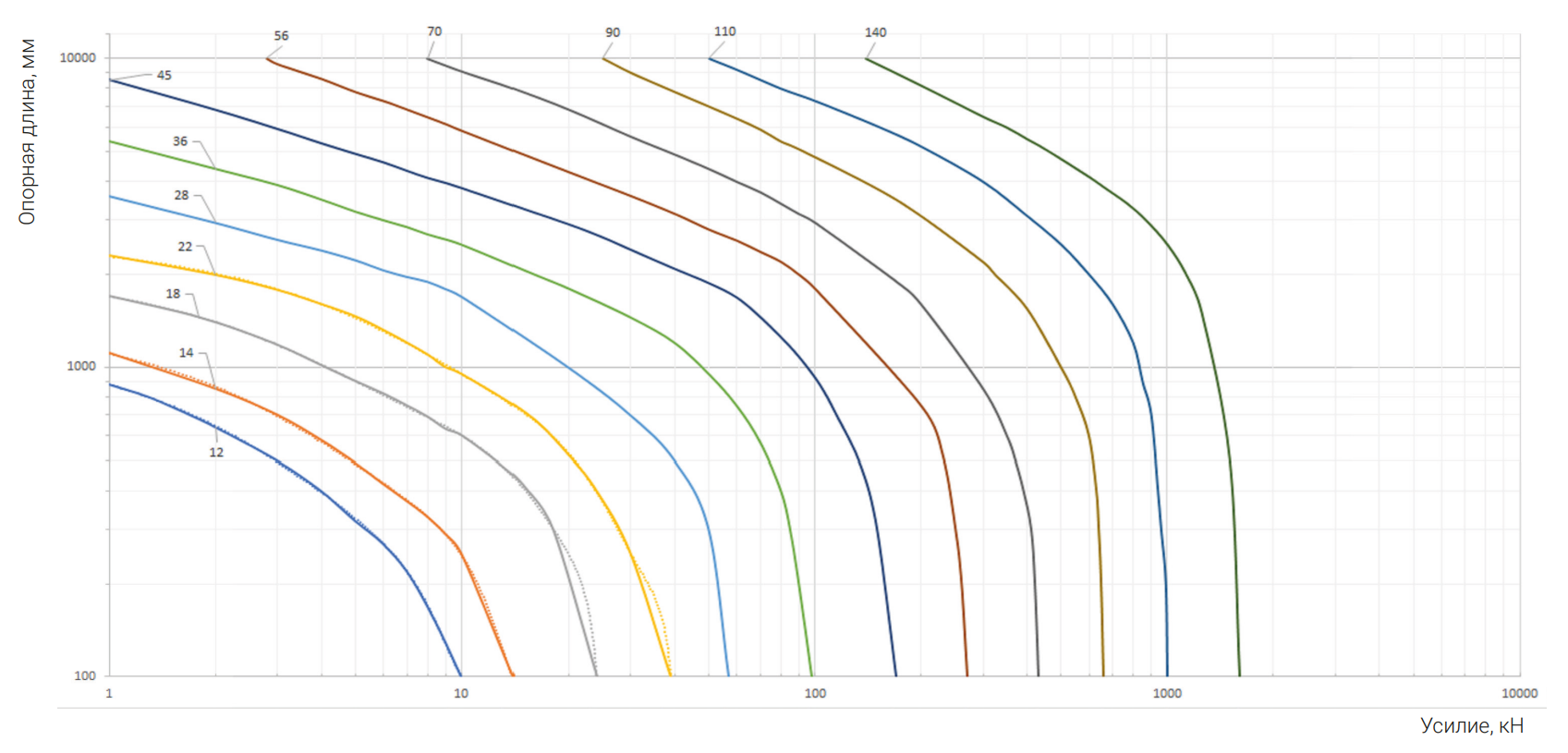

При подборе гидроцилиндра следует проверить обеспечение устойчивости его штока при помощи следующей методики: 1. Определить индекс хода в зависимости от типа крепления (см. Рис.1). 2. Определить опорную длину, перемножив индекс хода и величину рабочего хода. 3. Рассчитать осевое усилие (либо подставить требуемое), перемножив рабочее давление и площадь поршня. 4. Найти на графике (см. Рис.2) точку пересечения опорной длины и осевого усилия. 5. По кривой, расположенной выше/правее этой точки, определяем диаметр штока. Если диаметр штока цилиндра меньше показателей, подобранных на графике, его устойчивость гарантировать нельзя.
