Как выбрать гидростанцию?
Как заказать гидростанцию и не ошибиться?
Вместе с Главным конструктором НПП «Гидрокуб» Иваном Кочетковым сделали для вас практическое руководство по выбору гидравлической станции. Расскажем: на что обратить внимание при выборе гидростанции для различных задач в промышленности и строительстве. Эта статья поможет разобраться в ключевых параметрах и избежать типичных ошибок при выборе оборудования.
Гидравлическая станция (гидростанция, маслостанция) — это устройство, которое преобразует механическую энергию двигателя в энергию потока рабочей жидкости под давлением, обеспечивая работу гидравлических систем. Основная цель — обеспечить энергией гидравлических исполнительных механизмов, таких как цилиндры, гидромоторы и другое гидравлическое оборудование.
ВВЕДЕНИЕ
Когда речь заходит о выборе гидравлической станции (насосной установки), многие упрощают задачу до подбора по двум параметрам: давление и расход. За годы работы мы убедились: такой подход ведёт к перегреву, потере производительности и преждевременному выходу оборудования из строя. Гидростанция — это не «мотор плюс бак», а сложная система, где каждый элемент влияет на ресурс, энергоэффективность и надёжность.

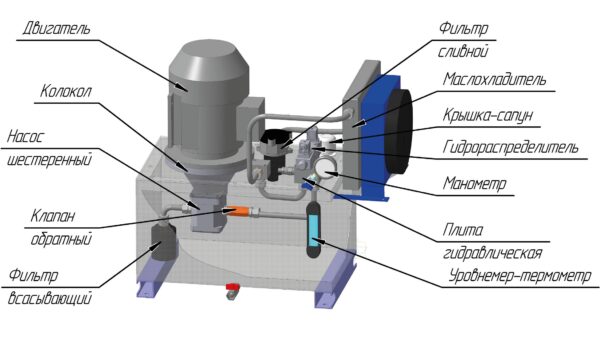

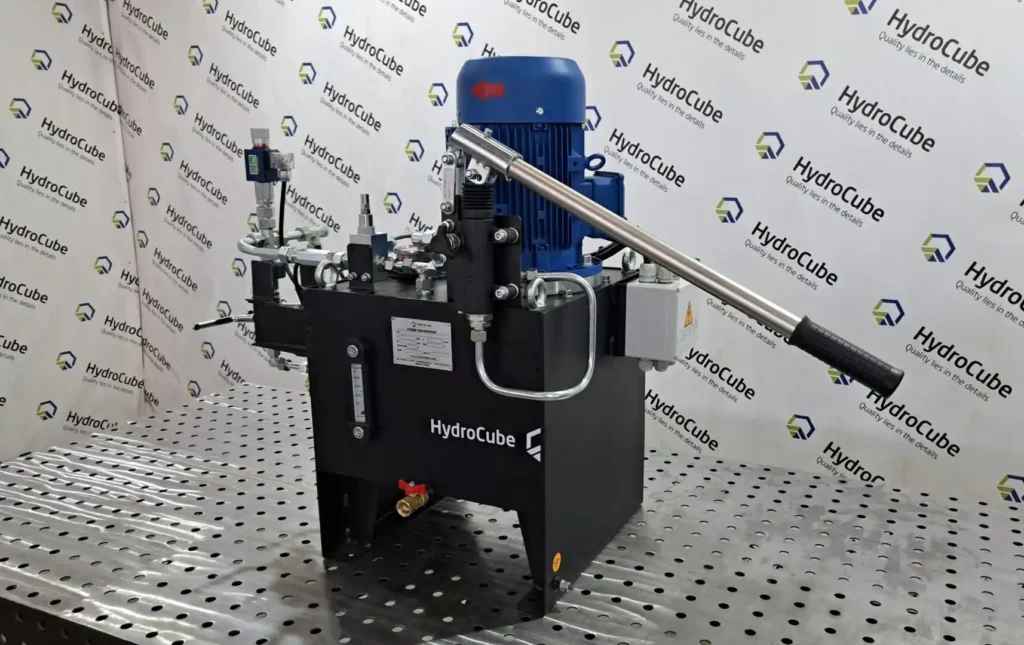

ОСНОВНЫЕ КОМПОНЕНТЫ ГИДРАВЛИЧЕСКИХ СТАНЦИЙ
Прежде чем говорить о выборе, давайте чётко определим, из чего состоит любая гидростанция. Непонимание роли каждого компонента — корень большинства ошибок.
Электродвигатель
Электродвигатель — источник механической энергии. Он вращает насос. Здесь важны не только мощность и частота вращения, но и исполнение: степень защиты IP, климатический вариант, дополнительное навесное оборудование (например, система охлаждения). Дешёвые двигатели часто имеют низкий КПД, если это не учитывать при подборе параметров гидросистемы, то это приводит к повышенному нагреву двигателя.
Насос
Насос — сердце гидростанции. Он преобразует механическую энергию в гидравлическую — создаёт поток масла. Чаще всего его делают шестерённым, но есть и множество другие вариантов регулирования.
Гидробак
Гидробак — резервуар для рабочей жидкости. Но он не просто «ёмкость». В нём масло отстаивается, остывает, воздух частично выводится из рабочей жидкости. Внутри бака часто закладывается перегородка (в объемных и нагруженных — система перегородок), разделяющая зону всасывания и слива. Она служит для уменьшения попадания вспененной (завоздушенной) рабочей жидкости и отстаивания загрязнений, попадающих с дренажных линий и через байпасный клапан сливного фильтра (если он вообще заложен в системе). Также это инструмент для распределения потоков рабочей жидкости по поверхности гидробака (т.к. поверхность гидробака тоже является элементом системы охлаждения).
Гидрораспределитель
Гидрораспределитель — направляет поток масла к исполнительным механизмам (цилиндрам или гидромоторам). Может быть по виду управления следующих исполнений: электромагнитный, механический, гидравлический, пневматический. Для автоматизации чаще используют электромагнитные распределители.
Предохранительный клапан
Предохранительный клапан — защита системы от превышения давления. Он сбрасывает избыток масла в бак. Важно: если клапан срабатывает часто, это не проблема клапана, а чаще ошибка в подборе параметров и настройке режимов работы.
Фильтры
Фильтры — защита от загрязнений. Бывают на всасывающей линии (грубая очистка), на напорной (тонкая) и в сливной линии (основная защита). Экономить на фильтрах нельзя — 80% отказов насосов связаны с грязным маслом.
Теплообменник (охладитель)
Теплообменник (охладитель) — выводит избыточное тепло в внешнюю среду. Может быть воздушным (вентилятор) или водяным. Многие ошибочно считают, что «бак сам всё охладит». В интенсивных режимах без охладителя масло быстро перегревается выше 80°C, что ведет к ухудшению потребительских свойств масла и отложению «лакообразного» налета на элементы гидроаппаратуры (что увеличивает вероятность их заклиниваний).

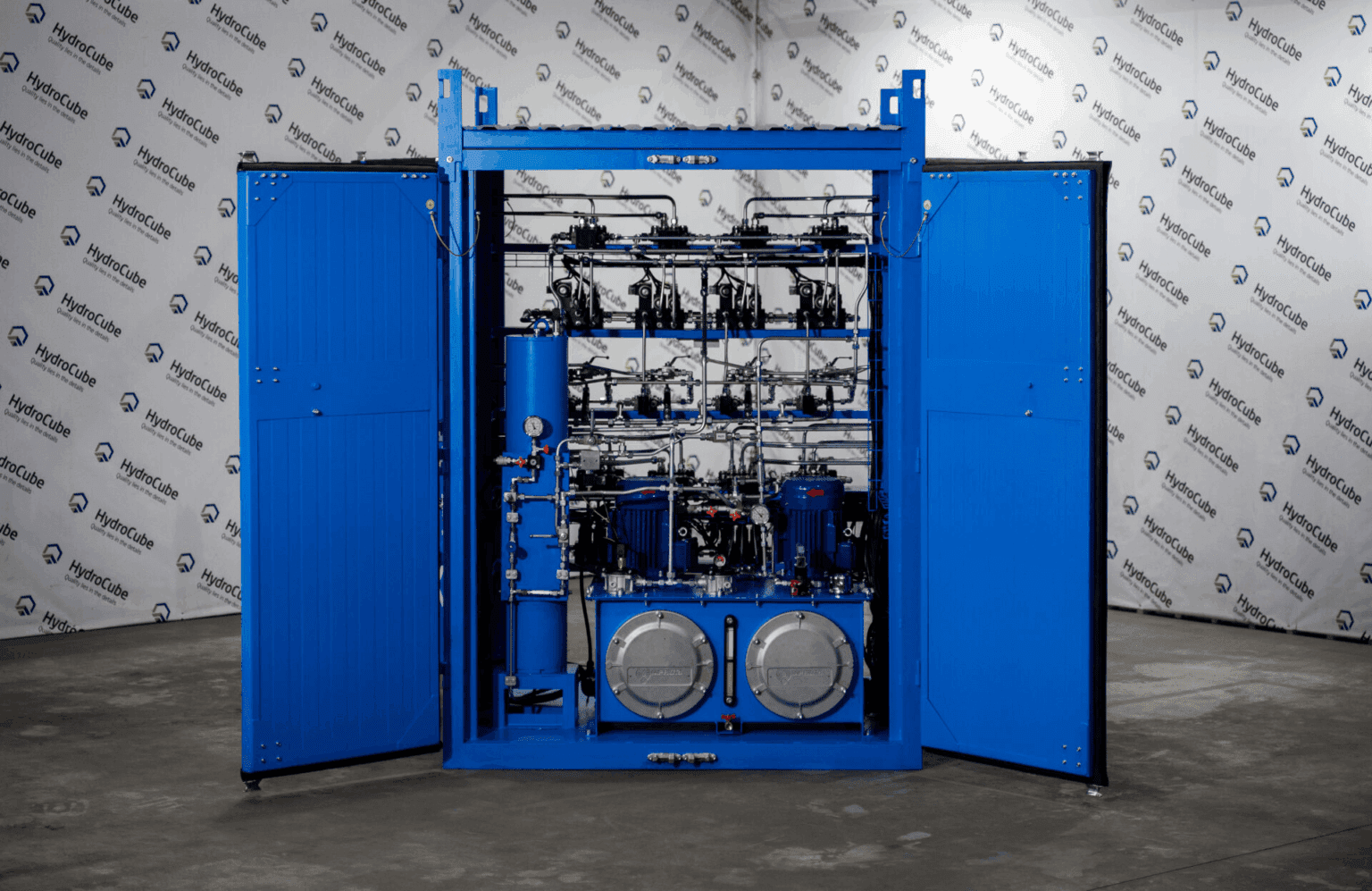

Дополнительно в станцию может входить ещё много функциональной аппаратуры: системы контроля и поддержания температуры (не только охлаждение), давления, уровня жидкости в баке и др. Всё это зависит от конкретного технического задания и условий эксплуатации.
По эмпирическим данным инженеров НПП “Гидрокуб” в большинстве случаев условий эксплуатации каждые 100 л объема бака может вывести всего лишь порядка 1 кВт тепла, а ориентировочный КПД гидропривода принято считать равным порядка 70% (соответственно остальные 30% уходит в тепло).
КРИТЕРИИ ПОДБОРА ГИДРАВЛИЧЕСКИХ СТАНЦИЙ
Теперь перейдём к главному: на какие параметры смотреть при выборе. Их шесть, и каждый критичен.
Режим работы
Это один из самых упускаемых из виду критериев. Если ваше оборудование работает циклами (подъём-опускание, зажим-отжим), то гидропривод может не успевать остывать в паузах.
Рабочее давление и максимальное давление
Если в каталоге на применяемое оборудование указано «до 250 бар», то это пиковое давление, при котором ресурс этого элемента (например, насоса) падает в разы. Рабочее давление в гидросистеме должно быть на 15-20% ниже максимального. Если вам нужно постоянно работать при 200 бар, покупайте оборудование, рассчитанное на 250 бар минимум, т.к. настройка предохранительного клапана должна быть также на 15-20% выше необходимого рабочего давления.
Расход масла (производительность насоса)
Чаще всего измеряется в литрах в минуту. Расход определяет скорость работы гидроцилиндров и гидромоторов. Простая формула: чем быстрее должен двигаться шток цилиндра, тем выше нужен расход.
Климатическое исполнение и условия окружающей среды
Для работы гидропривода при температуре ниже -10°C — -15°C желательна станция с подогревом масла. Для жарких районов преобладают системы с дополнительным охлаждением, вплоть до установки чиллеров (холодильных установок). Для цементного или деревообрабатывающего производства — пылевлагозащита IP65 и герметичный электрошкаф.
Уровень шума
В цехе, где работают люди, шум не должен превышать 75-80 дБ. Для избежания неудобств, связанных с применением СИЗ, существуют решения с звукоизоляционной защитой (коробами) и применением специфических конструктивных решений и элементов (погружной насосный агрегат, насосы с пониженным уровнем шума, а так же применение систем под низким (ниже стандартных) давлением).
Энергоэффективность и тип управления
Простейшая станция с нерегулируемым насосом и реле давления «выключил-включил» теряет 30-40% энергии на холостом сливе. Станция с регулируемым насосом или частотным преобразователем отдаёт ровно столько масла, сколько нужно в данный момент, и экономит до 60% электроэнергии.
РАСЧЕТЫ И МЕТОДИКА ПОДБОРА
Расчёт мощности электродвигателя зависит от требуемого расхода (Q, л/мин) и рабочего давления (P, бар). Формула: мощность (кВт) = (Q × P) / (600 × η), где η — общий КПД насоса (для шестерённого 0,8–0,85, для поршневого 0,85–0,9 и др.). Полученное значение округляем вверх до стандартной мощности.
Гидравлическая система неизбежно греется из-за потерь давления в клапанах, дросселях и трубопроводах. Если выделяемое тепло больше, чем способен отвести бак и охладитель, масло перегревается.
Минимальный маневренный объем бака выбирается из следующих условий: его должно быть достаточно для полного выдвижения всех цилиндров (если исполнительные органы — это цилиндры) и одновременно с этим при минимальном уровне бака не должно происходить «воронкообразования» (и соответственно интенсивного завоздушивания системы, а также «масляного голодания» насоса). Касаемо влияния теплового режима на подбор объема бака, задача состоит в оптимизации расходов на изготовление станции (и возможных массогабаритных ограничений), т.е. необходимо выбрать между бóльшим объемом масла и применением дополнительных средств охлаждения.
ПРАКТИЧЕСКАЯ МЕТОДИКА ПОДБОРА В 5 ШАГОВ
1. Определите максимальное давление, которое реально возникает в системе.
2. Рассчитайте максимальный требуемый расход исходя из максимальных скоростных характеристик исполнительных механизмов.
3. Выберите тип насоса исходя из давления, расхода и требований к шуму.
4. Рассчитайте тепловыделение и определите, нужен ли охладитель и какой объём бака.
5. Согласуйте режим работы и условия эксплуатации.
ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ
Замена масла. Периодичность: первый раз через 50 часов обкатки, далее каждые 1000–2000 часов или раз в год (что наступит раньше). Но важнее часов — состояние масла. Если оно потемнело, или в нём появился белый налёт (эмульсия от повышенного содержания воды), меняйте немедленно.
Замена фильтров. Сливной и напорный фильтры меняются при каждой замене масла или по сигналу индикатора засорения. Всасывающий фильтр — при промывке гидробака.
Контроль уровня масла. Проверяйте перед каждым запуском, особенно после длительного простоя.
Контроль температуры. Если масло регулярно превышает 80°C — ищите причину: забит охладитель, залито масло не той вязкости, или предохранительный клапан постоянно отрабатывает (т.е. система работает с перегрузками). Рабочая температура — от 40 до 65°C.
Проверка утечек. Визуальный осмотр станции и трубопроводов раз в неделю. Своевременное обнаружение утечек и повреждений предотвратить как несчастные случаи, так и аварийный простой оборудования.
Что категорически нельзя делать:
— запускать станцию на густом масле при отрицательных температурах без подогрева;
— доливать масло несовместимое с использующимися;
— бесконтрольно регулировать предохранительный клапан для повышения давления;
— работать с открытой заливной горловиной (попадание пыли убивает насос за дни).
СВЯЗАННЫЕ КОМПОНЕНТЫ И СИСТЕМЫ
Гидростанция редко работает сама по себе. Поэтому при выборе важно учитывать то, что к ней подключается.
Гидроцилиндры и гидромоторы. Расход и давление станции должны соответствовать потребностям исполнительных механизмов. Если у вас цилиндр с большим диаметром и длинным ходом, ему потребуется большой расход.
Трубопроводы и рукава высокого давления. Их диаметр выбирается исходя из расхода и допустимой скорости движения масла (рекомендуется 3–6 м/с в напорной линии). Зауженные трубопроводы создают дополнительное падение давления и нагрев. Также важно: длина линии влияет на время реакции — длинные шланги сжимаются под давлением, что дает задержку срабатывания.
Гидроаккумуляторы. Если в системе есть резкие пиковые расходы, гидроаккумулятор позволяет восполнить эти пики и использовать насос меньшей производительности. С ним гидростанция может быть компактнее и дешевле. Но аккумулятор требует отдельного расчёта объёма и регулярной проверки давления азота.
Системы фильтрации и охлаждения вне станции. Иногда бака гидростанции недостаточно для отстоя масла, и требуется отдельная циркуляционная фильтрационная установка (фильтр-тонкоотделитель).
Система управления верхнего уровня (PLC, промышленный контроллер). Современные гидростанции всё чаще имеют цифровой интерфейс (CAN, Profibus, Ethernet). Это позволяет управлять давлением и расходом программно, отслеживать температуру, уровень масла, состояние фильтров, наработку часов. При выборе станции уточняйте типы всех входных и выходных сигналов.
РЕКОМЕНДАЦИИ ОТ СПЕЦИАЛИСТОВ НПП «ГИДРОКУБ»
Выбор гидростанции — это задача, где нет мелочей. Режим работы, тепловыделение, климат, тип управления, обслуживание — каждый фактор может либо продлить жизнь системе, либо убить её за пару месяцев. Запрашивайте расчеты, задавайте вопросы о реальных условиях эксплуатации.
В НПП «Гидрокуб» мы разрабатываем гидростанции под конкретные нужды, используя надёжные комплектующие для максимальной производительности и долговечности. Перед покупкой рассчитайте нагрузку: давление × расход × цикл работы. Обращайтесь к нам за индивидуальным подбором — это гарантирует оптимальное соотношение цены и качества без переплат.
